Détails sur le produit:
|
Nom: | Ligne d'extrusion de tuyau de PVC | Détails d'emballage: | filmage |
---|---|---|---|
en plastique: | PVC | Application: | fabrication de tuyau |
Matière première: | poudre de pvc | Conception à vis: | double vis conique |
Matériel de vis: | 38CrMoALA | Moteur: | SIEMENS |
Inverseur: | ABB | Capteur de température: | Omron |
Surligner: | ligne courante stable d'extrusion de tube de PVC,ligne jumelle d'extrusion de tube de PVC de vis,extrudeuse en plastique courante stable de tuyau |
ligne d'extrusion de tube de PVC de 16-315mm
La chaîne de production de tuyau de PVC se compose du groupe de mélange à grande vitesse, boudineuse à vis jumelle conique, moules, réservoir d'eau de calibrage de refroidissement de diamètre de vide, transport-, imprimante d'encre, a vu le coupeur, empileur, ect.
La ligne applique la conception unique de vis, qui comporte avec de l'heure restante courte pour des matériaux dans le baril, et la bonne composition et plastifier de l'effet. Elle adopte la boîte de réduction de qualité superbe, avec le contour gentil, courant et à faible bruit stables. Appareil de chauffage en céramique à ailettes pour le chauffage de baril et le système de ventilation apporter le contrôle précis de la température. Le système de dégazéification sous vide peut se débarasser de l'humidité et du gaz volatil des matériaux et garantir la qualité superbe des produits. Le moteur principal applique le régulateur commandé de vitesse de C.C de silicium ou le régulateur variable de vitesse de fréquence, qui fournit la sortie stable de couple et fait un pas moins de règlement de vitesse. Il convient au traitement de la poudre de PVC ou d'UPVC.
ÉCOULEMENT DE PRODUCTION :
La matière première + matériel de mélange de → de → additif donnant le → a forcé le → d'alimentation vide de pulvérisation de expulsion de → de boîtier de commande de diamètre de → de moule de → jumeau conique de boudineuse à vis formant la pulvérisation de → de boîte/coupeur de repérage de → de tracteur à chenilles de → de machine de refroidissement d'eau → immersif de réservoir que le → en expansion de machine de tuyau de → sifflent l'inspection et l'emballage de tuyau de → d'empileur
PARAMÈTRE TECHNIQUE :
Modèle | Diamètre de tuyau | Extrudeuse | Puissance d'extrudeuse | Capacité |
LB-32A | 16-32 (quatre) | SJ65/132 | 37AC | 250 |
LB-32B | 16-32 (quatre) | SJ80/156 | 55AC | 350 |
LB-50A | 16-50 | SJ45/90 | 15AC | 100 |
LB-50B | 16-50 (double) | SJ51/105 | 18.5AC | 150 |
LB-50C | 16-50 (double) | SJ65/132 | 37AC | 250 |
LB-63A | 16-63 | SJ51/105 | 18.5AC | 150 |
LB-63B | 16-63 (double) | SJ65/132 | 37AC | 250 |
LB-160 | 50-160 | SJ65/132 | 37AC | 250 |
LB-250 | 63-250 | SJ65/132 | 37AC | 250 |
LB-315 | 110-315 | SJ80/156 | 55AC | 350 |
LB-630 | 315-630 | SJ92/188 | 110DC | 800 |
LB-800 | 560-800 | SJ105/216 | 160DC | 1100 |
COMPOSANTES PRINCIPALES DE CHAÎNE DE PRODUCTION
Extrudeuse à deux hélices conique : Elle a équipé du système de alimentation de matériel obligatoire de fixe-quantité, du système automatique de contrôle de température, du dispositif d'échappement de vide et du système de contrôle de vitesse automatique.
Cette structure assure le contrôle précis pour la température matérielle, la stabilité de plasticization et améliorer considérablement la vitesse de production. Le moteur principal est convertisseur direct ou convertisseur de fréquence.
Moules de expulsion de PVC : Le matériel est 40Cr de haute qualité. La surface de moules est traitée le polissage et l'électrodéposition de chrome. elle adopte la structure de la spirale principale multiple. La fonte a la basse pression. Expulsant toujours à la quantité élevée, la tête de matrice pour maintenir la basse température.
Réservoir d'eau de calibrage de vide : Le matériel du corps est panneau d'acier inoxydable de dureté élevée et de bonne qualité. Il est résistance, corrosion-résistance et à deux étages à haute pression pour le tuyau de grand diamètre.
L'électricité commande la température de l'eau.
Le matériel de bec est ABS machinant le plastique. Le cadre de la machine peut être ajusté trois dimensions. Le déplacement de l'avant à soutenir pour adopter la commande cycloïdale de réducteur et pour adopter et vers le bas et à gauche et juste l'ajustement de vis.
Réservoir de refroidissement au jet d'eau : Le corps est fait d'acier inoxydable et la nuance est rideau mou transparent en PVC. Le flotteur d'acier inoxydable ajuste le niveau d'eau et la température de l'eau de contrôles de l'électricité. Le matériel de bec est ABS machinant le plastique.
Machine de transport- : Elle adopte l'approche de conversion de fréquence. Transferts de chaque cadre de traction avec la chaîne qui assure chaque voie se déplaçant simultanément. Elle est fixage pneumatique de flexibilité.
Découpeuse : Elle est coupure planétaire pour le grand diamètre. La lame prend la rotation et couper la partie et insérer la révolution de prise de pièce de lame. Elle a la structure de coupe d'angle, le dispositif de fixage et de nettoyage de moitié en aluminium pneumatique.
Système de contrôle : Nous pouvons offrir le système de commande de PLC de Siemens qui est système de commande intelligent. Également nous pouvons offrir le système de commande ordinaire qui emploient Siemens les pièces électriques, contrôleur de température d'Omron. L'opération est simple.

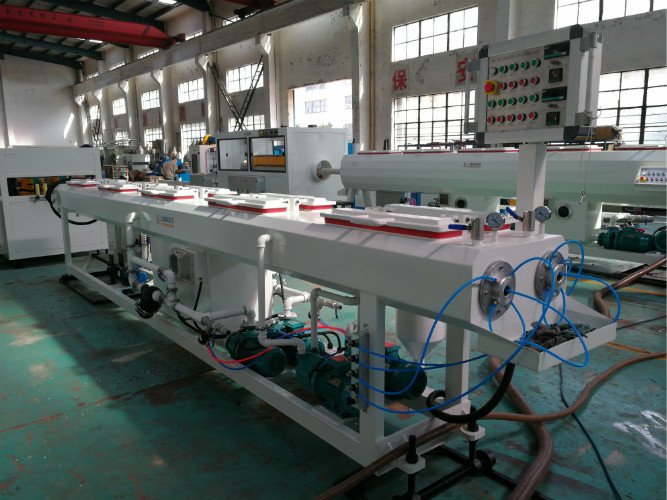

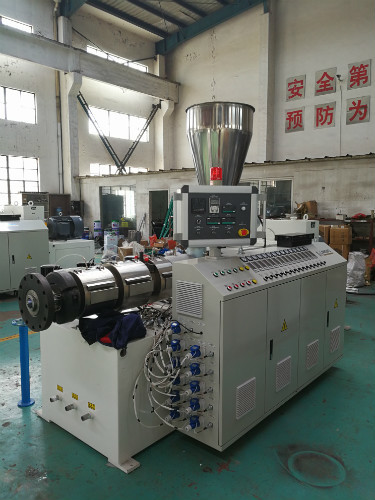

Extrudeuse Réservoir de vide

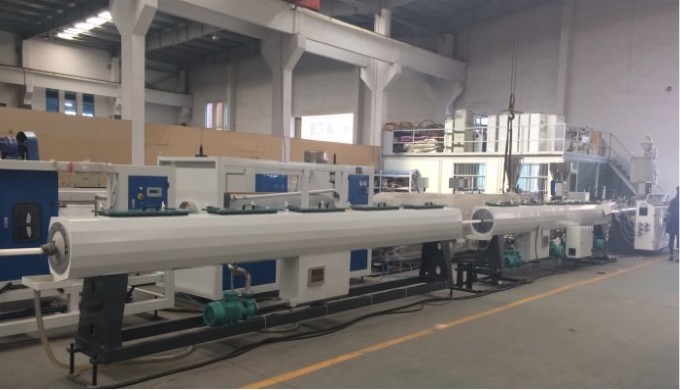

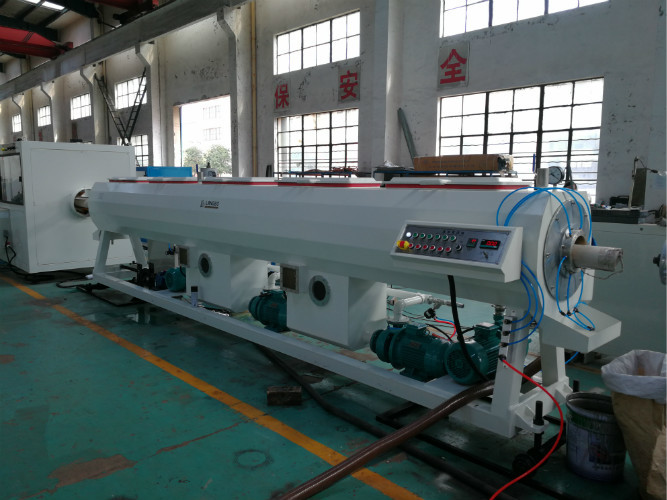

Machine de transport- Réservoir de vide avec la fonction de refroidissement

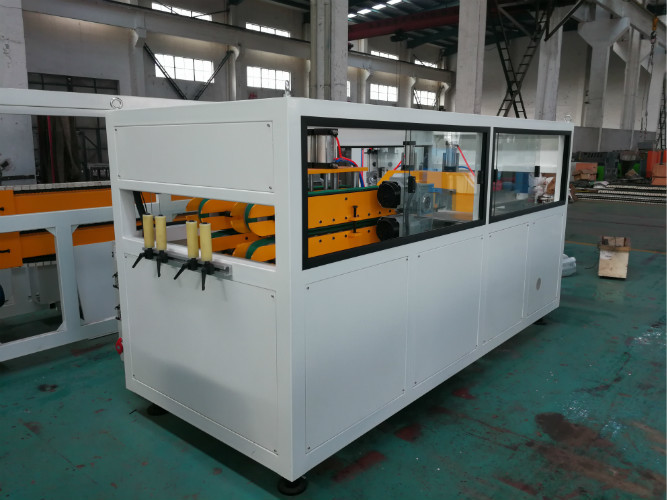

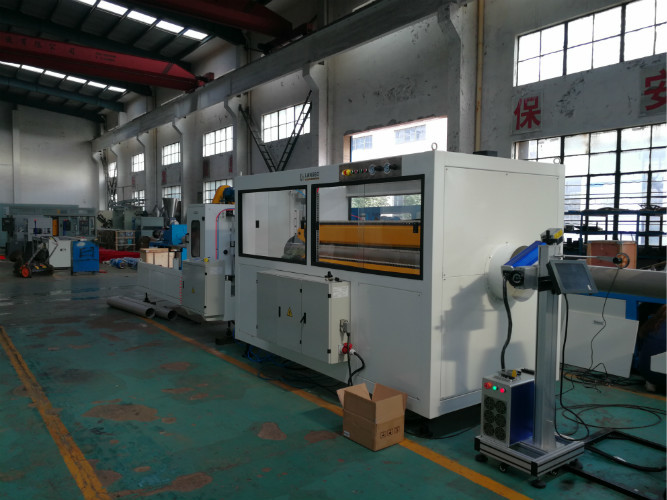

Découpeuse Machine de transport-
