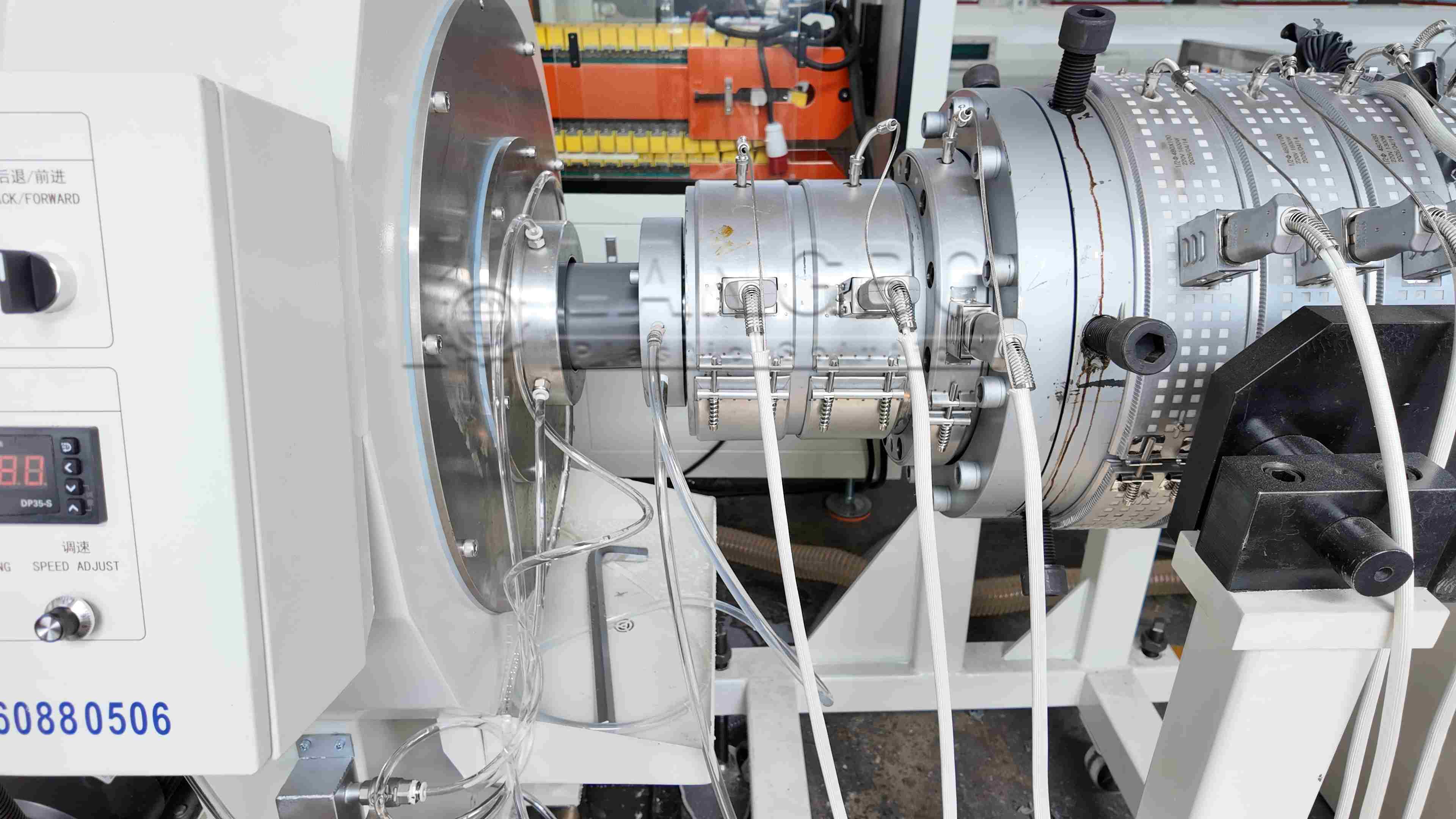

Ligne d'extrusion de tuyaux en PVC de 400 mm dans le projet municipal d'Égypte

Projet municipal de ligne d'extrusion de tuyaux en PVC de 400 mm en Egypte

Vue d'ensemble du projet

LangBo Machinery a achevé la livraison et la mise en service d'une ligne d'extrusion de tuyaux en PVC de 400 mm pour un client en Égypte.

Compagnie du client:Il s'agit de la société de matériaux de construction du delta du Nil.

Nom du client:Département des achats d'ingénierie (équipe technique du projet)

La chaîne de production est utilisée dans les projets d'infrastructures municipales, principalement pour les conduites de drainage urbain, les réseaux souterrains d'eaux usées et les réseaux de transport des eaux pluviales.

Le projet est axé sur le contrôle de la stabilité dimensionnelle des tuyaux en PVC de grand diamètre dans des conditions de température ambiante élevée.

Résultats de l'application

Le client est impliqué dans la fourniture d'infrastructures municipales pour des projets d'agrandissement urbain en Égypte où les systèmes de pipelines nécessitent:

• Installation souterraine à longue distance
• Connexion à une prise commune stable
• Consistance de la production de tuyaux en continu
• Adaptation aux environnements de construction à haute température

Dans la production de tuyaux en PVC de 400 mm, le client a identifié des problèmes clés liés à:

• Variation du rétrécissement de refroidissement pendant le formage
• Déviation de l'ovalité affectant la précision de la connexion des tuyaux
• Fluctuation du diamètre en extrusion continue
• Incohérence de l'épaisseur de la paroi dans la production de gros diamètres

Ces facteurs ont une incidence directe sur l'efficacité de l'installation sur le terrain et sur les performances d'étanchéité des pipelines.

Des défis techniques

Au cours de l'exploitation de la ligne d'extrusion de tuyaux en PVC de 400 mm, les problèmes d'ingénierie suivants ont été observés:

1. Influence de la température ambiante élevée

   Dans les conditions climatiques de l'Égypte, une différence de température de refroidissement réduite ralentit la dissipation de chaleur lors de la formation de tuyaux.

2. Comportement de refroidissement par rétrécissement de grand diamètre

   Les tuyaux en PVC de 400 mm présentent des différences de contraintes thermiques plus prononcées entre les couches interne et externe.

3. Sensitivité de l'étalonnage sous vide

   Les petites fluctuations de la pression sous vide peuvent entraîner une variation du diamètre ou une déviation de l'ovalité.

4. Synchronisation entre l'extrusion et le décapage

   Le décalage de vitesse peut entraîner une variation des contraintes de traction pendant la phase de refroidissement.

Solution technique de LangBo

Pour relever ces défis, LangBo a configuré une ligne d'extrusion de tuyaux en PVC de 400 mm optimisée pour le processus avec des systèmes de contrôle intégrés:

• Système d'extrusion à double vis conique

  Assure une plastification uniforme du matériau PVC-U avant l'entrée du matériau.

• Optimisation du canal d'écoulement de la tête à matrices de 400 mm

  Améliore la cohérence de la distribution de la fonte sur la circonférence du tuyau.

• Système d'étalonnage sous vide à plusieurs étapes

  Fournit un support de diamètre extérieur progressif pendant le refroidissement initial.

• Système de circulation de l'eau de refroidissement par zone

  Contrôle le gradient de température pour réduire l'instabilité de rétrécissement.

• Système de contrôle synchronisé PLC

  Coordonne la vitesse d'extrusion et de retrait pour maintenir une consistance dimensionnelle continue.

Performance du projet

Après mise en service, le système a réalisé une production stable de tuyaux en PVC de 400 mm destinés aux applications municipales.

Les principales caractéristiques opérationnelles sont les suivantes:

• Amélioration de la cohérence dimensionnelle entre les sections de tuyaux
• comportement de rétrécissement de refroidissement contrôlé dans des conditions de température élevée
• Géométrie de connexion de prise stable pour l'installation sur le terrain
• Stabilité de l'extrusion continue pour de longs cycles de production

Le système est adapté aux exigences de fabrication de pipelines de niveau infrastructure.

Portée de l'application

Les tuyaux en PVC de 400 mm produits sont utilisés dans:

• Systèmes urbains de drainage des eaux pluviales
• Réseaux municipaux de conduites d'eaux usées
• Projets d'infrastructures souterraines
• Systèmes de transport des eaux usées industrielles

Conclusion

Ce projet démontre que la production de tuyaux en PVC de grand diamètre ne dépend pas seulement de la capacité d'extrusion, mais aussi du contrôle coordonné de:

• Le comportement de rétrécissement par refroidissement
• Stabilité de l'étalonnage sous vide
• Synchronisation de l'extrusion et du démarrage

La ligne d'extrusion de tubes en PVC de LangBo offre une solution d'ingénierie structurée pour la fabrication de pipelines municipaux dans des conditions environnementales à haute température en Égypte.
