Détails sur le produit:
|
| Nom: | Ligne d'extrusion de tuyau de PVC | Détails d'emballage: | filmage |
|---|---|---|---|
| Plastique: | Pvc | Application du projet: | fabrication de tuyau |
| Matière première: | Poudre de PVC | Conception de vis: | Vis jumelle conique |
| Matériel de vis: | 38CrMoALA | Moteur: | Les produits |
| échangeur: | ABB | Capteur de température: | OMRON |
| Surligner: | Machine de fabrication de PVC à quatre fils,ligne d'extrusion de tuyaux en PVC à deux cavités,deux extrudeuses de tuyaux en PVC à cavité |
||

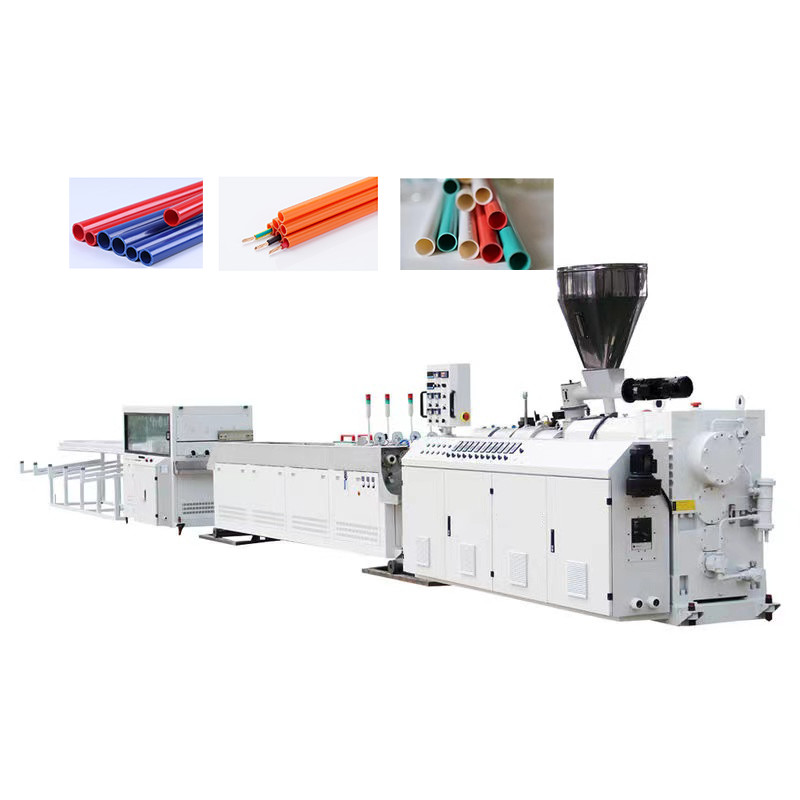

Ligne d'extrusion de tuyaux en PVC à quatre brins
Le projet de loi
L'extrudeuse principale est une extrudeuse à double vis conique, il y a deux options pour choisir les machines: deux lignes d'extrusion de tuyaux à cavité et quatre lignes d'extrusion de tuyaux à cavité;dans cette ligne de production complète peut équiper la prise de tuyauterie en ligne/machine de ballage.
La ligne de production complète peut équiper en ligne la prise de tuyaux/la machine de sonnage.
La ligne complète peut fonctionner par écran tactile PLC ou manuellement.
Les spécifications
La capacité de production est étroitement liée à la taille des vis et à la puissance du moteur.
| Modèle | DÉMETRE du tuyau (mm) | Modèle d'extrudeuse | La puissance du moteur (KW) |
| LB-32F | 16-32 (quatre tuyaux) | SJSZ65/132 Pour les pièces détachées | 37 AC |
| LB-32E | Le nombre d'échantillons doit être le même que le nombre total d'échantillons. | SJSZ51/105 est le numéro de série SJSZ. | 22 AC |
| LB-32W | Le nombre d'échantillons doit être le même que le nombre total d'échantillons. | SJSZ65/132 Pour les pièces détachées | 37 AC |
| LB-40E | 16 à 40 (double tuyau) | SJSZ51/105 est le numéro de série SJSZ. | 22 AC |
| LB-40W | 16 à 40 (double tuyau) | SJSZ65/132 Pour les pièces détachées | 37 AC |
| LB-50E | 16 à 50 (double tuyau) | SJSZ51/105 est le numéro de série SJSZ. | 22 AC |
| LB-50W | 16 à 50 (double tuyau) | SJSZ65/132 Pour les pièces détachées | 37 AC |
| LB-63W | 16-63 (pipe double) | SJSZ65/132 Pour les pièces détachées | 37 AC |
Avantages:
(1) En raison des caractéristiques de la vis conique, la section d'alimentation a un grand diamètre, et la surface de transfert de chaleur et la vitesse de cisaillement du matériau sont relativement grandes,qui favorise la plastification du matériauLe diamètre de vis de la section de mesure est petit, ce qui réduit la surface de transfert de chaleur et la vitesse de cisaillement de la fonte, de sorte que la fusion peut être extrudée à une température inférieure.
(2) Équipé d'un dispositif d'alimentation quantitative, de façon à ce que la quantité d'extrusion et la quantité d'alimentation puissent correspondre, afin d'assurer une extrusion stable des produits.
(3) Dans le dispositif d'alimentation quantitative, l'utilisateur doit ajouter le corps magnétique pour empêcher les impuretés de fer de tomber et protéger la vis.
(4) Comme la vis est en forme de cône, la petite extrémité est la section de mesure, la surface de la section transversale est petite et la force axiale est faible.et le roulement roulement avec une grande charge axiale peut être installé.
(5) La boîte de vitesses de distribution est réglée et le couple de conduite est réparti uniformément sur chaque vis à travers la boîte de vitesses de distribution.

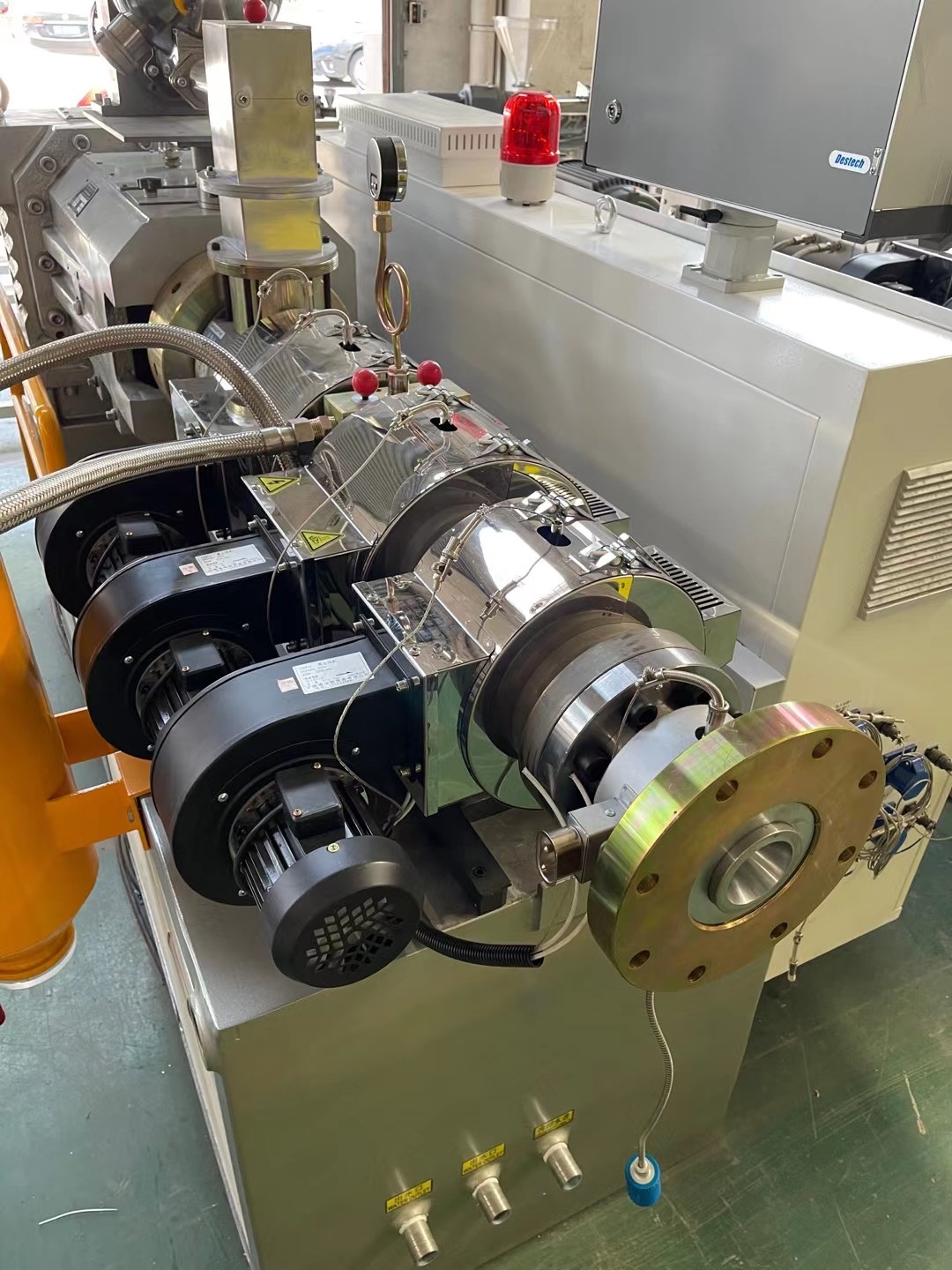

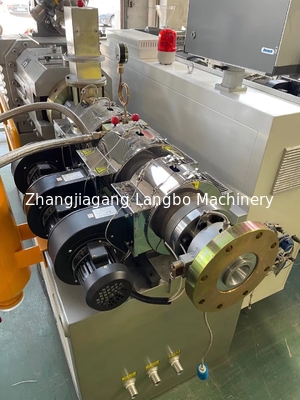

(6) Le chauffe-eau électrique en aluminium moulé est utilisé pour le chauffage des barils, avec une longue durée de vie et une installation et un démontage pratiques.
(7) Le refroidissement par air fort est utilisé pour le refroidissement par baril, avec une faible fluctuation de température.
(8) Le moteur principal peut être réglé sans pas et de façon pratique à l'aide d'un dispositif de conversion de fréquence CA.
(9) Le convertisseur de fréquence dispose de nombreux types de mesures de protection pour empêcher les dommages des pièces.
Le premier essai simulateur de quatre lignes d'extrusion de tuyaux est constitué de quatre lignes de sortie.Le coût des intrants de l'usine et le coût de la production ont considérablement augmenté., et augmente considérablement la production et réduit le temps de production.
Dimension de production: la meilleure plage de diamètre de tuyauterie de production est de: 16 mm-32 mm environ 97 kW capacité de production: par rapport à une ligne de production d'extrusion de tuyauterie sur deux, la production est augmentée de 70%.

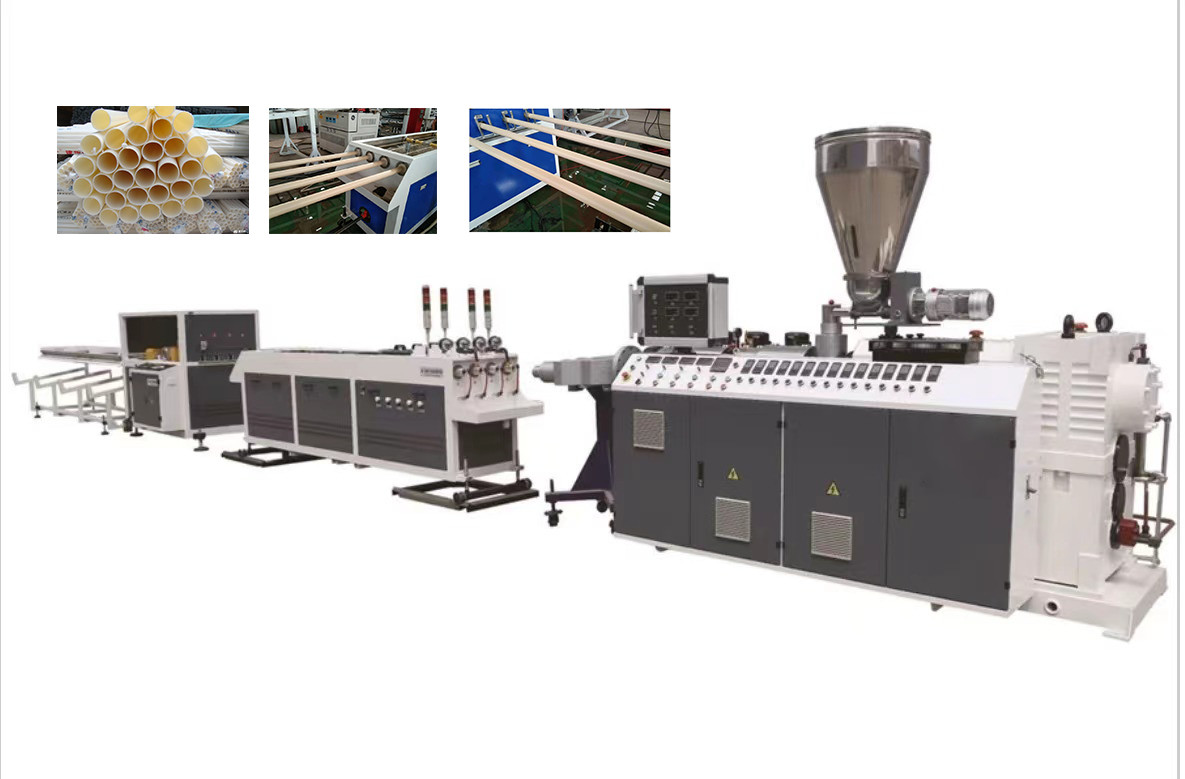

La ligne de production est composée des pièces suivantes:
65 / 132 extrudeuse à double vis
quatre têtes de matrices à cavité
Réservoir d'étalonnage sous vide en acier inoxydable
une puissance de sortie supérieure à 50 W;
Machines à tirer et à couper à quatre cavités
Je suis un stacker.
