Détails sur le produit:
|
Nom: | Ligne d'extrusion de tuyau de PVC | Détails d'emballage: | film wraping |
---|---|---|---|
Plastique: | PVC | Application: | fabrication de tuyau |
Matière première: | Poudre de PVC | Conception de vis: | Vis jumelle conique |
Matériel de la vis: | 38CrMoALA | Moteur: | Siemens |
Inverseur: | ABB | Capteur de température: | OMRON |
Surligner: | machine de fabrication de tuyau de PVC de 400mm,tuyau de poudre de PVC faisant l'extrudeuse,boudineuse à vis jumelle conique de 400mm |

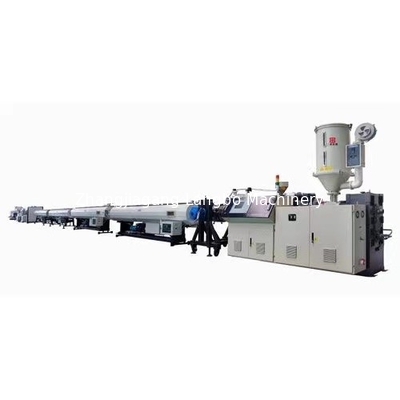

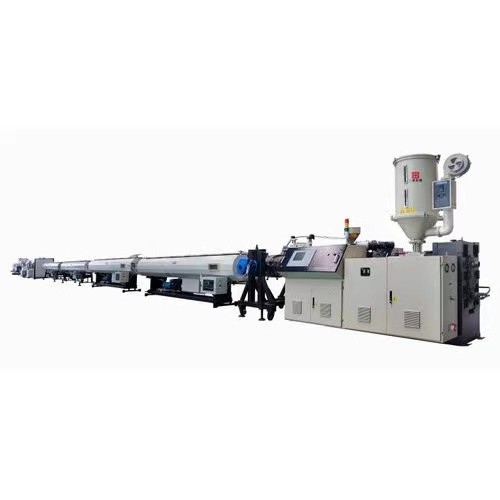

usine de fabrication de tuyau de PVC de 50-400mm
ÉCOULEMENT DE PROCESSUS DE FABRICATION
La première étape de la production de tuyau est la préparation de la matière première. Les clients peuvent mélanger la poudre de PVC à d'autres additifs seuls. Le mélange feeded dans l'extrudeuse. Le matériel sera plastifié dans l'extrudeuse et être expulsé alors dans le moule. Le matériel est formé par le moule et sort avec le regard de tuyau. Le tuyau a expulsé du moule est chaud et mou. Le tuyau avec la forme instable sera calibré et refroidi par la douille de vide dans le réservoir de calibrage de vide. Et alors le tuyau entre dans le réservoir de refroidissement pour un autre refroidissement. Transport outre des supports d'unité à côté du réservoir de refroidissement et prendre le tuyau à partir de l'extrudeuse. Selon la longueur définie, le tuyau sera coupé et puis emballé pour le transport.
Modèle | Diamètre de tuyau | Extrudeuse | Puissance d'extrudeuse | Capacité |
LB-32A | 16-32 (quatre) | SJ65/132 | 37AC | 250 |
LB-32B | 16-32 (quatre) | SJ80/156 | 55AC | 350 |
LB-50A | 16-50 | SJ45/90 | 15AC | 100 |
LB-50B | 16-50 (double) | SJ51/105 | 18.5AC | 150 |
LB-50C | 16-50 (double) | SJ65/132 | 37AC | 250 |
LB-63A | 16-63 | SJ51/105 | 18.5AC | 150 |
LB-63B | 16-63 (double) | SJ65/132 | 37AC | 250 |
LB-160 | 50-160 | SJ65/132 | 37AC | 250 |
LB-250 | 63-250 | SJ65/132 | 37AC | 250 |
LB-315 | 110-315 | SJ80/156 | 55AC | 350 |
LB-630 | 315-630 | SJ92/188 | 110DC | 800 |
LB-800 | 560-800 | SJ105/216 | 160DC | 1100 |
INTRODUCTION DE COMPOSANTS

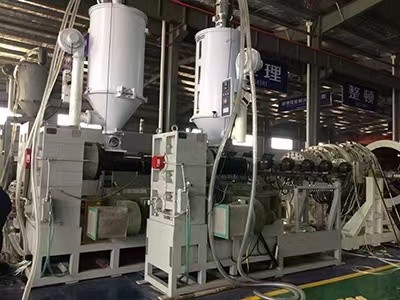

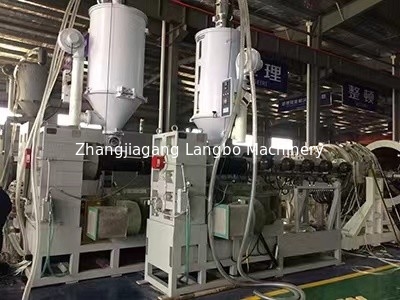

Boudineuse à vis jumelle conique
Les composés de PVC sont sensibles au cisaillement et aux hautes températures. Par conséquent, nous devrions doucement traiter sur le parallèle ou les boudineuses à vis jumelles coniques, selon les conditions de sortie et les dimensions de tuyau. Comme équipement professionnel, la boudineuse à vis jumelle conique peut traiter non seulement les composés de PVC, le mélange du PVC et le bois/composé mais également composés de PP/PE et de poudre en bois.

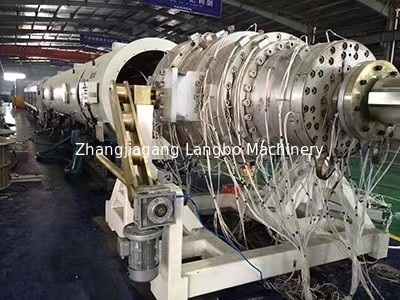

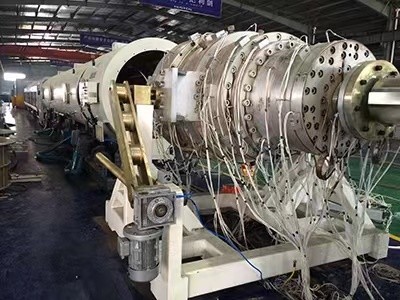

Moule
La forme de tuyau est donnée par le moule avec de diverses matières premières. Concevoir spécial de notre moule fournit la viscosité idéale de la fonte matérielle, qui influence la formation du tuyau et l'énergie d'extrusion. Tous les visages en contact avec le matériel sont polis, pour cette raison, le frottement d'extrusion peuvent être réduits au minimum.

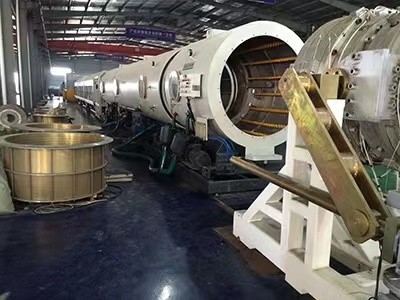

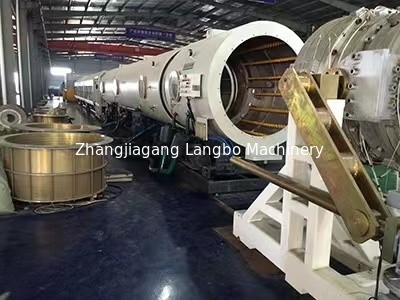

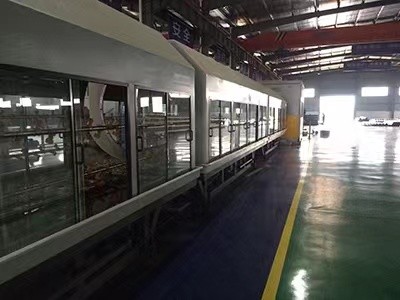

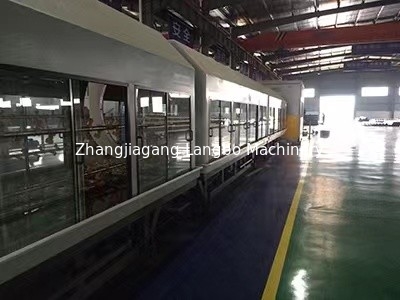

Réservoir de calibrage de vide et réservoir de refroidissement
Par le réservoir de calibrage de vide, la forme de tuyau sera définie. Sans compter que cela la qualité extérieure des tuyaux est influencée par cette étape. Des réservoirs de calibrage de vide de LANGBO sont fabriqués avec l'acier inoxydable. Les becs de pulvérisation sont conçus pour la représentation de refroidissement maximum. L'eau de refroidissement arrose sur la surface en plastique chaude de tuyau. Combiné avec la formation du moule, la qualité extérieure des tuyaux sera définie.
La pression sur notre réservoir de vide peut être ajustée, ainsi de la pression de vide peut être fixée selon les conditions de tuyau. Nous scellons la garniture pour chaque couvercle sur le réservoir de vide. Ceci arrête la fuite de vide et réduit au minimum la consommation d'énergie. Nous avons adopté la technologie transformatrice sophistiquée afin de garantir la qualité de nos produits.

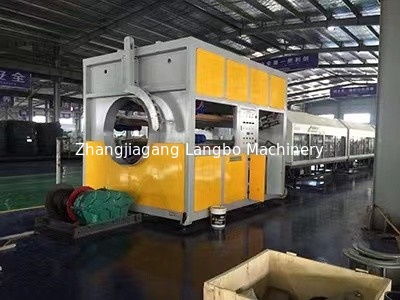

Transport outre d'unité
Nous avons un large éventail d'unités de transport- qui peuvent fournir à des clients pour la solution idéale la gamme de diamètre de 16 à 800 millimètres.
Des unités de transport- de Caterpillar et de ceinture peuvent être adoptées selon les conditions de production.
La vitesse de transport- peut être reliée à la vitesse d'extrusion, de sorte que l'épaisseur de paroi soient plus symétrique.
L'unité de transport- de ceinture est habituellement employée pour le petit tuyau et l'extrusion à grande vitesse. Elle est exempte de la vibration et assure l'excellent contrôle même à la grande vitesse.
Caterpillar peut prendre les grands tuyaux facilement. La surface des griffes couvre d'unité centrale de mousse qui peut empêcher le glissement entre les tuyaux et les griffes.
L'arrangement de vitesse des ceintures et de la chenille peut être ajusté par l'inverseur. Par conséquent, l'homme peut opérer le panneau de commande facilement.

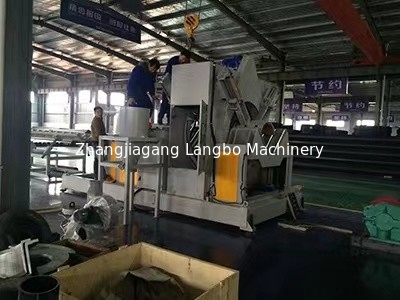

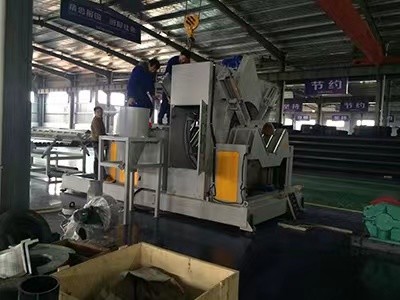

Coupeur
Un coupeur avec la haute performance peut assurer la même longueur des tuyaux coupés. Ainsi l'encodeur de haute qualité et l'unité précise de coupeur sont nécessaires. Le transport similaire semblable outre de l'unité, le coupeur a deux concepts de construction : le coupeur et la planète de scie ont vu le coupeur. Il dépend du diamètre de couper des tuyaux.
Système de contrôle
Le système de contrôle inclut le contrôleur et l'exécuteur connexes par opérations entières tel que le module de PLC, panneau de HMI (interface de machine humaine), thermomètre, connecteur et ainsi de suite. Les éléments avec de haute qualité est significatif pour une production stable et précise.
Unité facultative
Pour la production de tuyau, il y a certaines unités fonctionnelles comme le laser, l'imprimante d'encre, l'empileur de tuyau et la prise formant la machine.
Avec l'imprimante le fabricant de tuyau peut écrire l'information de production sur les tuyaux.

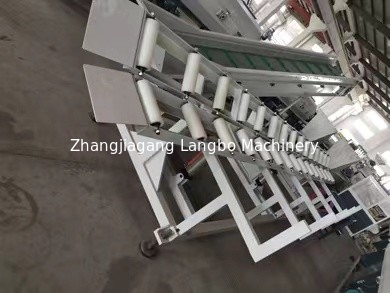

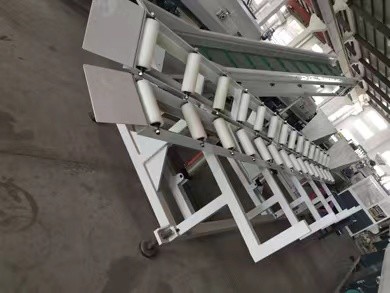

L'empileur peut être utilisé pour rassembler les tuyaux après coupure.
La prise formant la machine peut façonner une extrémité du tuyau en un plus grand diamètre, de sorte que les deux tuyaux puissent se relier de bout en bout.
MACHINE AUXILIAIRE RELATIVE
