Chaîne de production de tuyau de HDPE du PE 500-1200mm avec le coupeur swarfless

Ligne de production de tuyaux en PEHD de 500 à 1200 mm

Configuration de la ligne entière I

Configuration de toute la ligne II

Caractéristique technique - Machine principale

Extrudeuse

Équipé d'une extrudeuse à vis unique de haute efficacité de la série 40D, hautement efficace, stable et d'excellente maniabilité;

LBS100-40D puissance d'extrusion jusqu'à 1200 kg/h, structure de vis optimisée qui rend le matériau plastifié et bien mélangé ainsi que l'énergie mécanique raisonnablement transformée en énergie thermique,la sortie est linéaire et stable;

Adoptez un moteur à onduleur à haut rendement, l'efficacité est de 95,1%;

Réducteur vertical de précision importé, silencieux, hautement efficace, adopte des roulements SKF, joint à huile japonais;

Système de contrôle de pesée intégré de précision pour surveiller la sortie de l'extrudeuse en temps réel, vous pouvez choisir le mode de contrôle de sortie ou de contrôle de poids, pour réduire la fluctuation de la valeur de poids,il est pratique pour le réglage du processus de production, réduit les coûts de production.

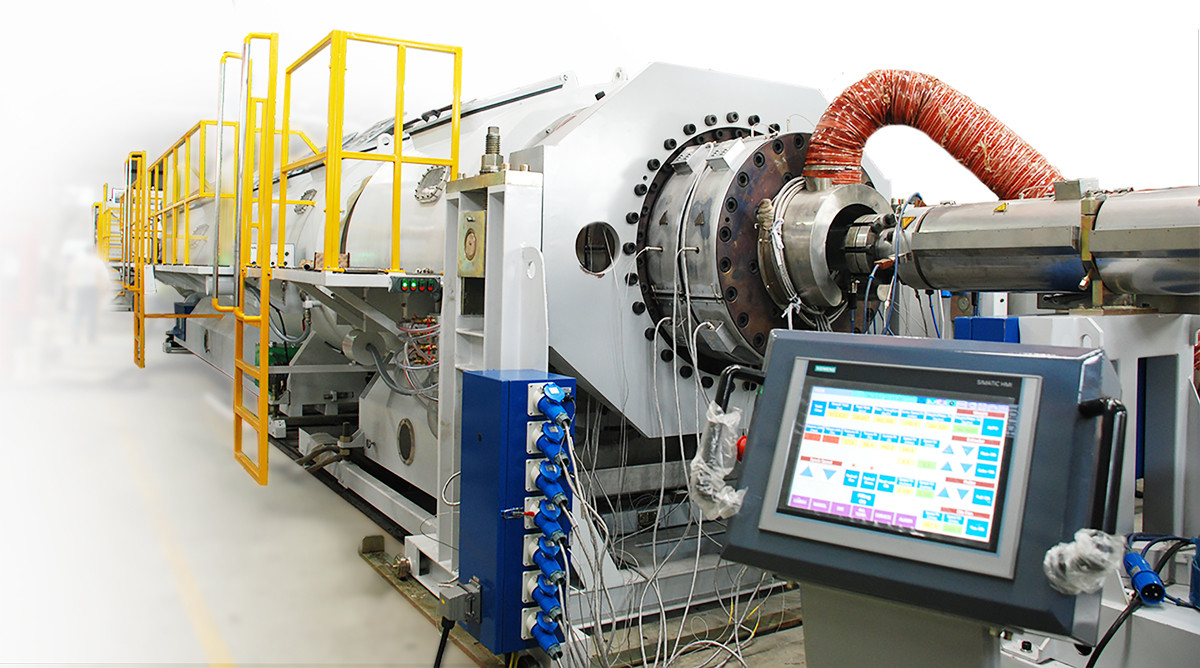

Adoptez le contrôle de communication du bus PROFINET, équipé d'un écran tactile couleur 12 ̊, bouton iconique, intuitif et facile à comprendre.

L'ensemble de la ligne adopte WEITU PS haut cabinet,électricité forte et électricité faible disposition séparée, réduit les interférences, l'échappement d'air supérieur et climatiseur industriel sont utilisés ensemble,L'effet de refroidissement est bon.;

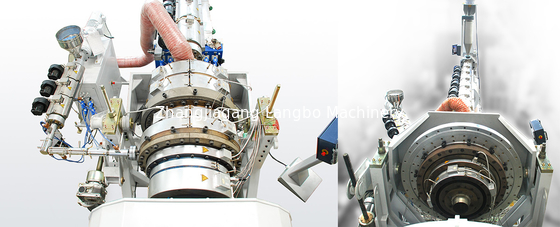

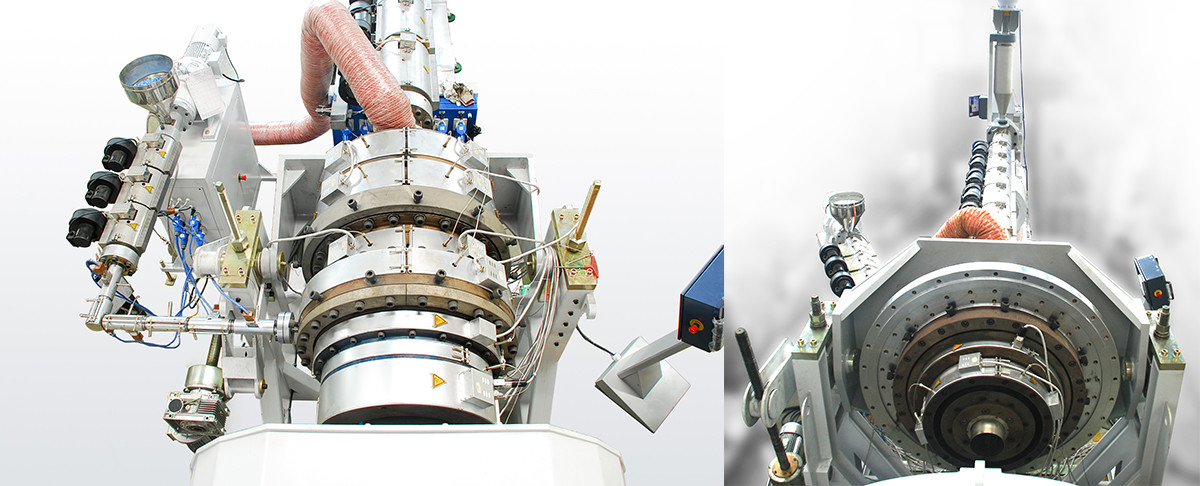

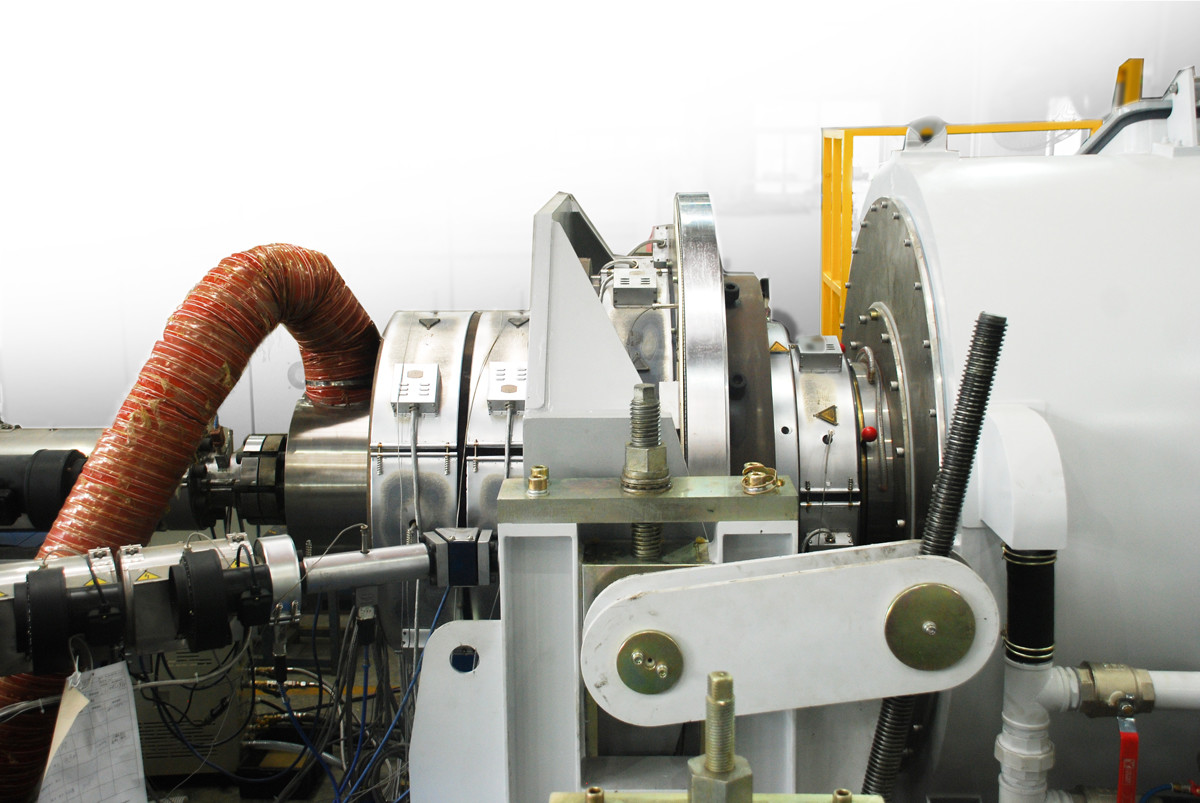

La tête morte

La matrice est faite d'un corps de moule en spirale pour éliminer les traces de soudage;

Avec un dispositif d'échappement d'air à régulation de fréquence variable, il peut accélérer la vitesse de refroidissement de la paroi interne du tuyau et réduire la longueur de refroidissement;

Peut répondre aux exigences de production des tuyaux ODØ500-Ø1200 PN0,6~ PN1,6.

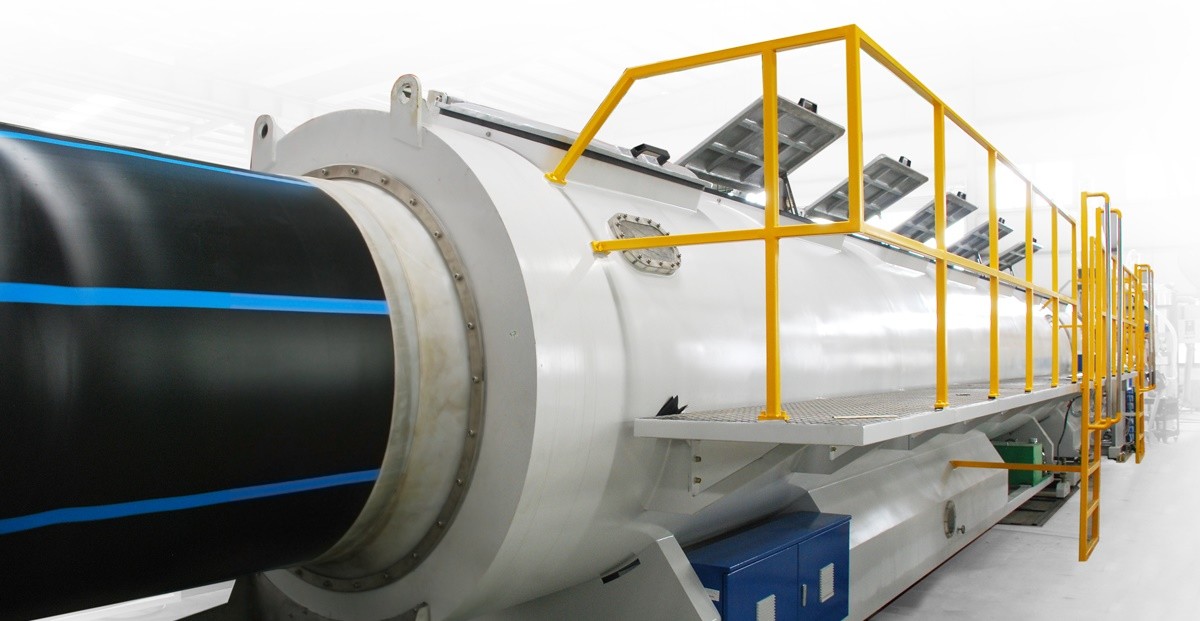

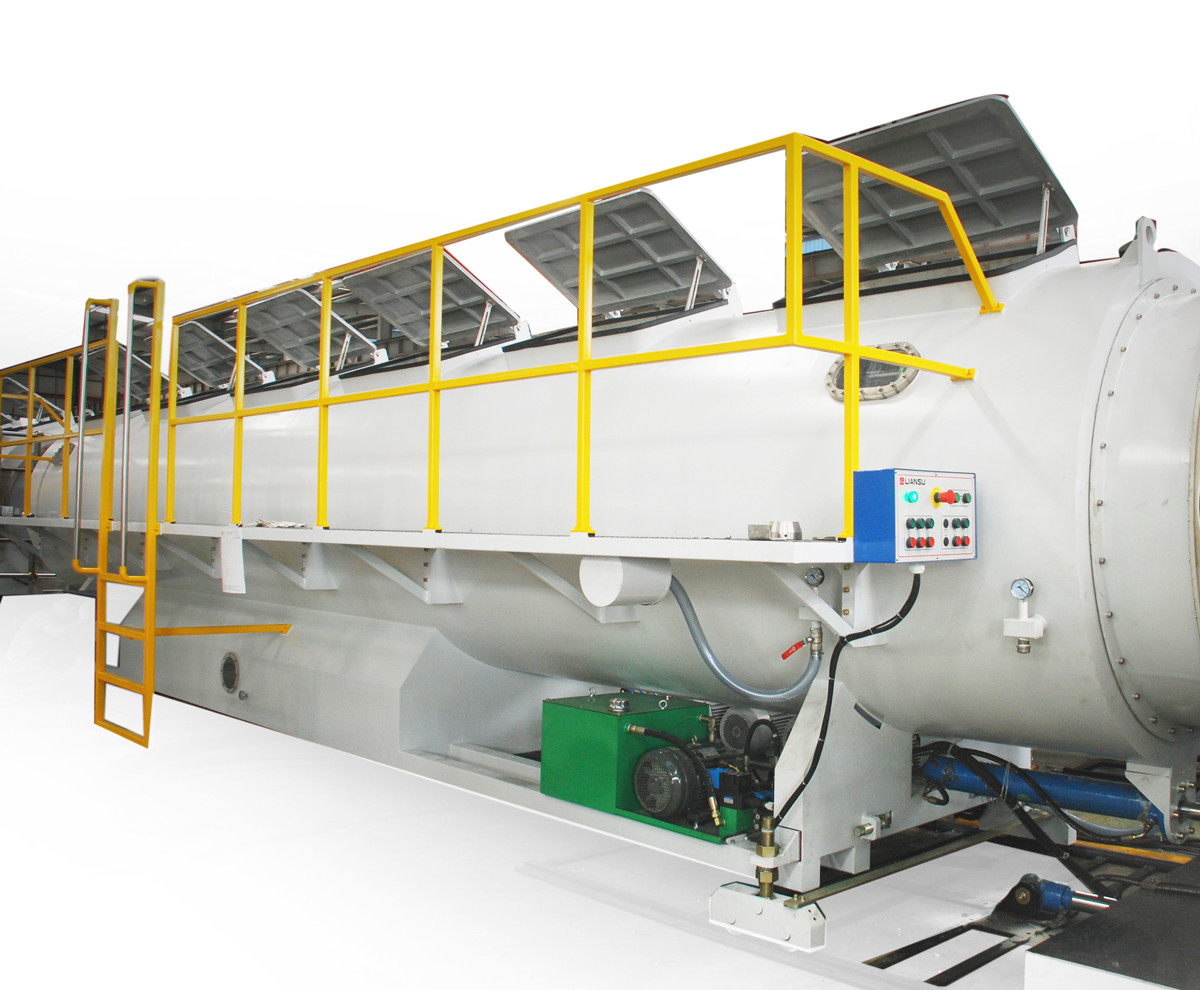

Réservoir sous vide

Le réservoir sous vide adopte un plan de 2+10M,2m et 10m. Le corps du réservoir peut être rapidement connecté et séparé électriquement,il est pratique d'observer la qualité des tuyaux avant le moulage et de réduire les déchets de matériaux;

La partie sous vide adopte une structure à double chambre et le tuyau est rapidement formé pour améliorer l'efficacité de refroidissement;

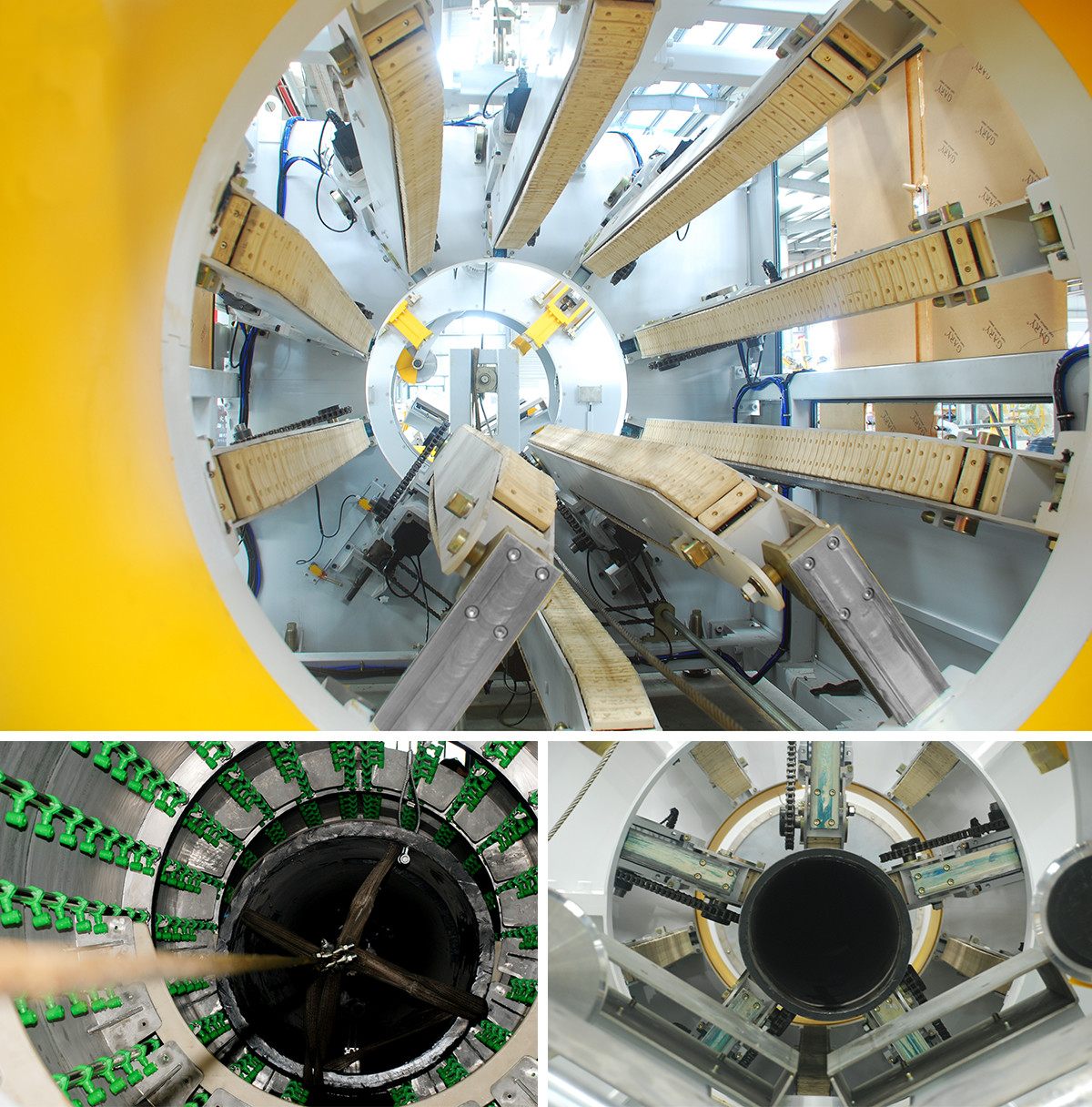

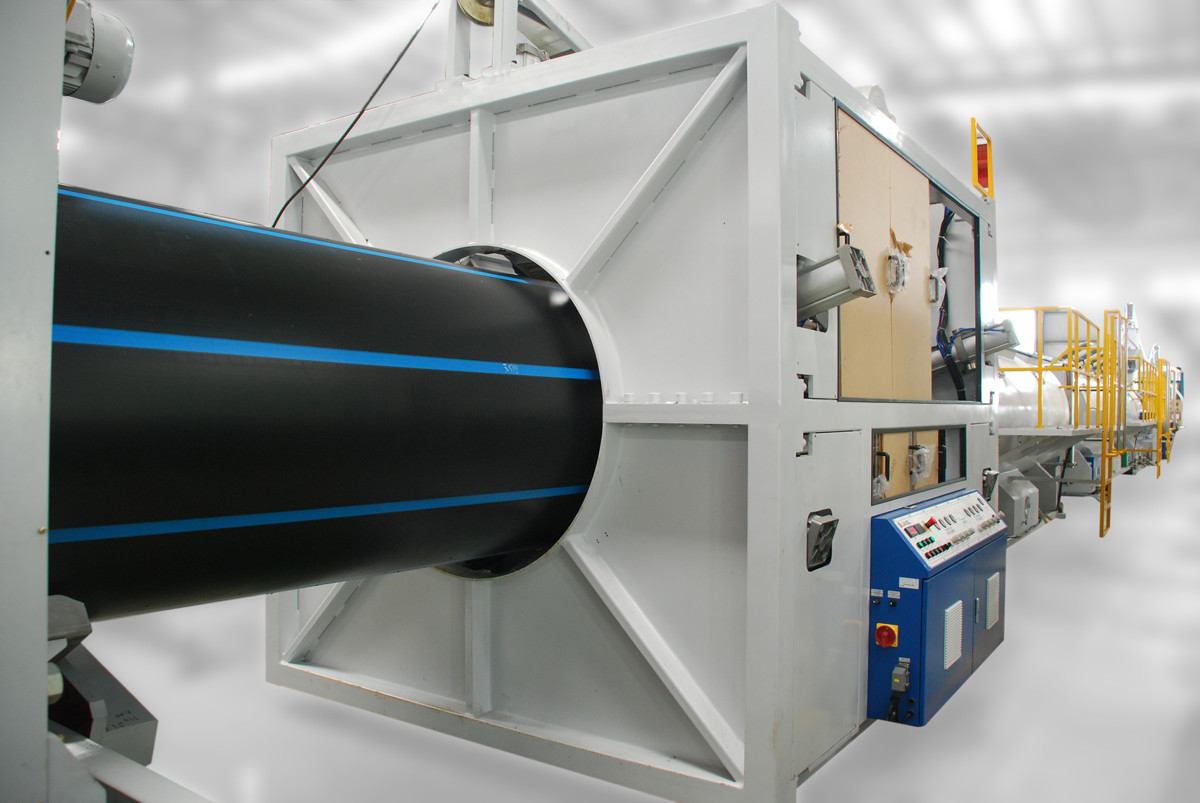

Machine de dégagement

Il est équipé d'une unité de levage à dix trains à rampe, diamètre du tuyau dans la plage de levage 500-1200 mm.

Plus de 30 fois la plage de régulation de vitesse, adopte Liansu auto-fabriqué servo moteur indépendant, "un conducteur conduit plus de moteurs" type synchrone servo régime de régulation de vitesse,pour garantir la stabilité d'une vitesse de rotation faible et un couple de sortie adéquat ((garantir la formation rapide de gros diamètres"Pipes à haute pression";Configurer un dispositif de pré-traction pour réduire les coûts de préparation et de main-d'œuvre.

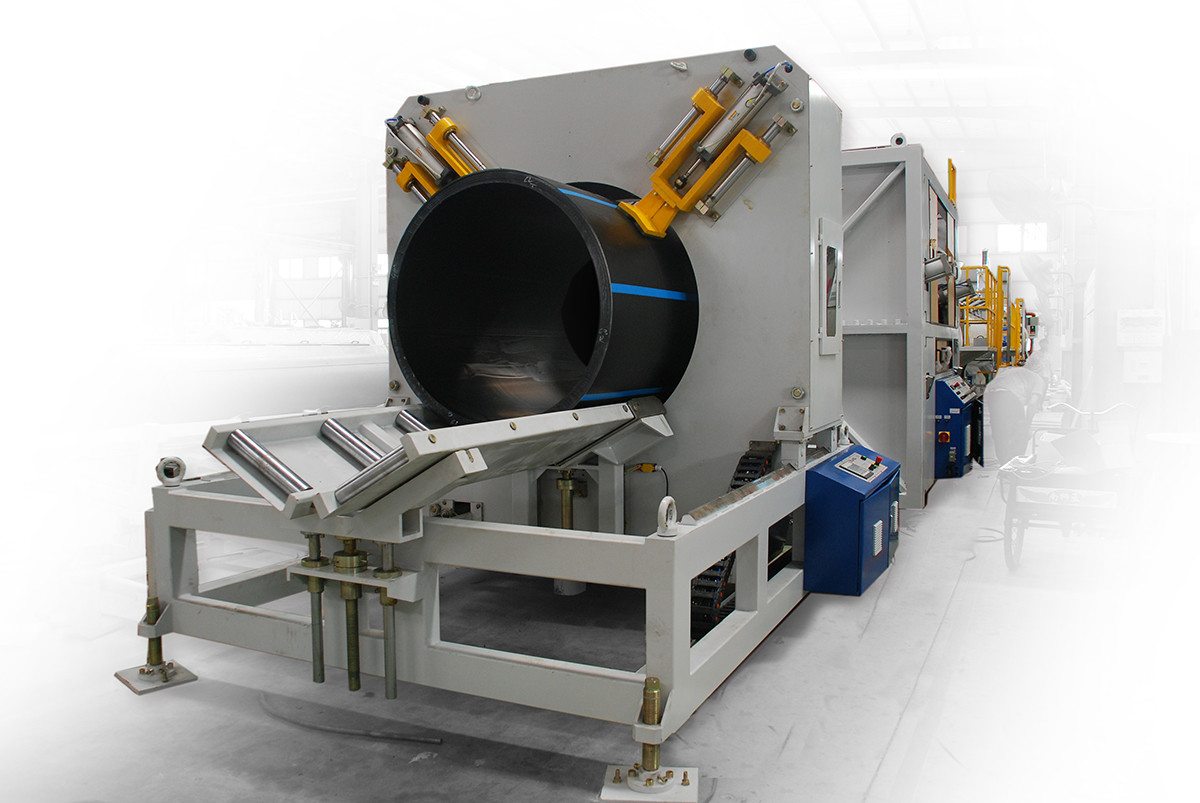

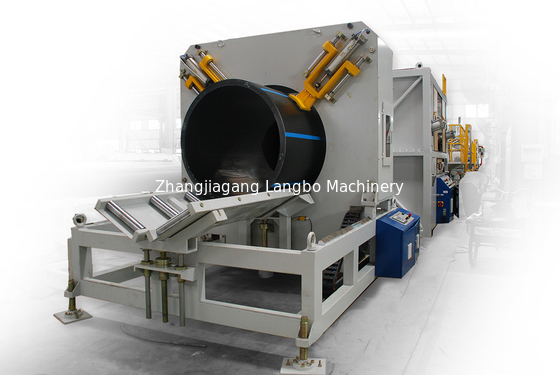

Coupe

Il est équipé d'un coupeur sans épaule, d'un système d'alimentation à double couteau hydraulique importé, d'une plage de coupe ODØ500-Ø1200, d'une épaisseur maximale du tuyau allant jusqu'à 80 mm;

La face d'extrémité de coupe est plate, lisse et sans bride, production de protection de l'environnement;serrage de type V,en changeant la spécification,il a juste besoin d'un réglage électrique,réduit l'intensité du travail et améliore l'efficacité;

Des anneaux conducteurs innovants et des pinceaux à carbone assurent un contact étroit et réduisent la maintenance.
