Détails sur le produit:
|
| Nom: | Ligne d'extrusion de tuyau de PVC | Détails d'emballage: | filmage |
|---|---|---|---|
| en plastique: | PVC | Application: | fabrication de tuyau |
| Matière première: | poudre de pvc | Conception à vis: | double vis conique |
| Matériel de vis: | 38CrMoALA | Moteur: | SIEMENS |
| Inverseur: | ABB | Capteur de température: | Omron |
| Surligner: | Chaîne de production en plastique de tuyau d'UPVC,100kg/h extrudeuse de tuyau de PVC,Extrudeuse de tuyau de PVC d'UPVC |
||
Chaîne de production en plastique de tuyau de PVC
INTRODUCTION
Cette ligne est principalement employée pour produire des tuyaux d'UPVC avec de grands diamètres et épaisseur de paroi différente de tuyau dans les aspects tels que la tuyauterie agricole et de construction, câble clayiest. Le diamètre maximum du tuyau a pu être 1200mm.
PARAMÈTRE TECHNIQUE
| modèle | LB63 | LB110 | LB250 | LB315 | LB630 | LB800 |
| diamètre de tuyau | 20-63mm | 20-110mm | 75-250mm | 110-315mm | 315-630mm | 500-800mm |
| modèle d'extrudeuse | SJ65 | SJ75 | SJ90 | SJ90 | SJ120 | SJ120+SJ90 |
| puissance de moteur | 37kw | 55kw | 90kw | 160kw | 280kw | 280KW+160KW |
| capacité d'extrusion | 100kg/h | 150kg | 220kg | 400kg | 700kg | 1000kg |

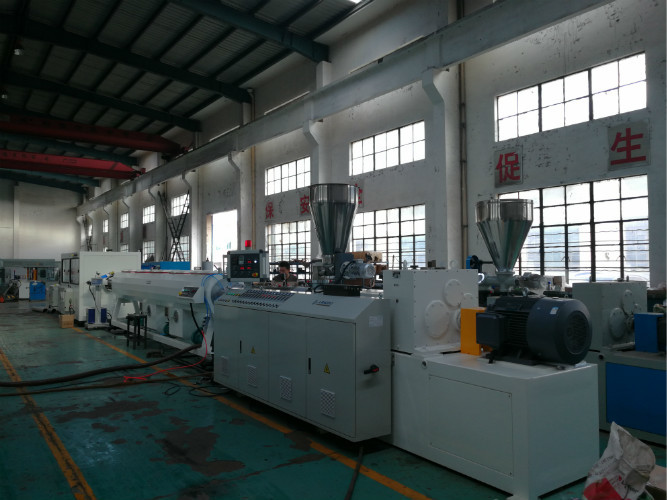

Poudre + additif de PVC --- mélange---conducteur matériel---boudineuse à vis jumelle---moule et calibreur---vide formant la machine---machine de refroidissement de pulvérisation---machine de transport----découpeuse---support de décharge ou machine belling de tuyau.
La vis de l'extrudeuse a avancé la conception, qui fournissent la sauvegarde puissante pour le plasticization de PVC, et le système de contrôle de PLC de Siemens font l'opération convinient. Le système de dégazage assurera la qualité des tuyaux finaux de PVC.
Le corps de réservoir du calibrage de vide et les dispositifs de refroidissement adoptent l'acier 304# inoxydable, le système de vide de multi-sections assure le classement par taille stable et le refroidissement pour des tuyaux ; Le système de refroidissement spécial améliore l'efficacité de refroidissement ; Le système automatique de contrôle de température de l'eau rendent la machine plus intelligente.
Pour la taille différente de tuyau, la machine de transport- adoptera deux chenilles, trois chenilles, quatre chenilles, six chenilles sont conçues pour différentes conditions. Le fixage de Pedrail emploie le système de combinaison mécanique et pneumatique, qui est plus fiable dans la représentation
Coupant le système adopte le coupeur de la NO--poussière ou les moyens de coupure planétaires ; Là poussière-rassemble le système assure l'environnement de travail propre.

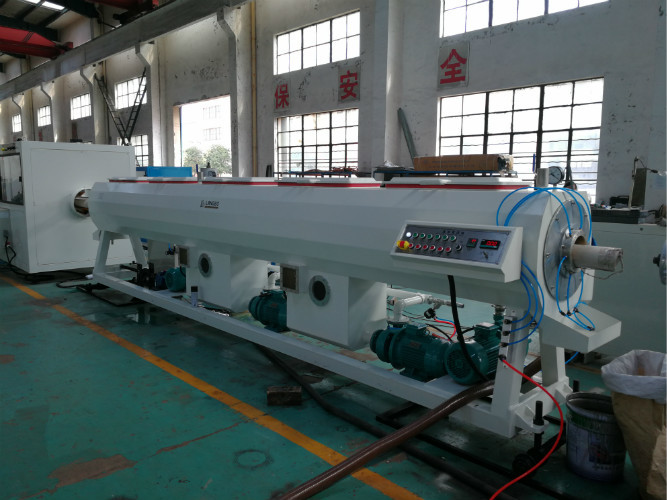

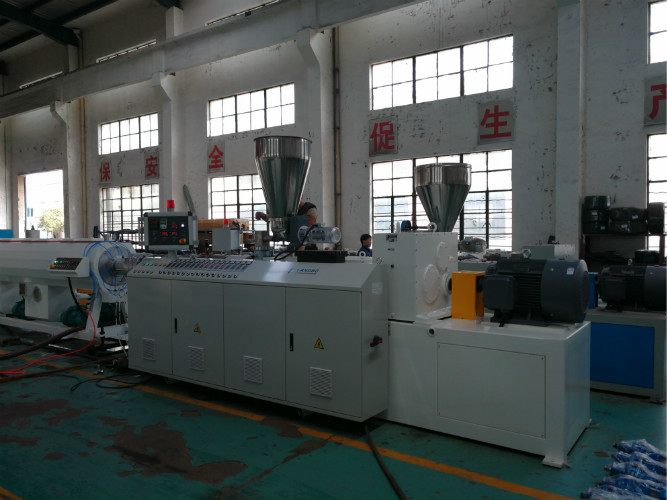

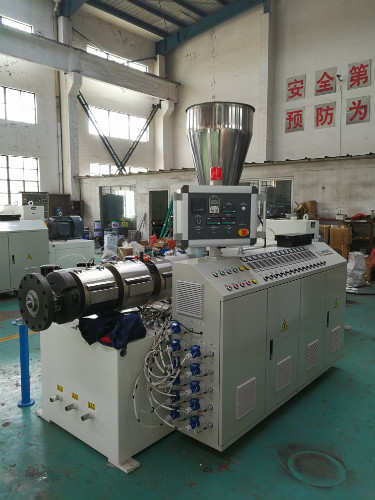

Extrudeuse Réservoir de vide

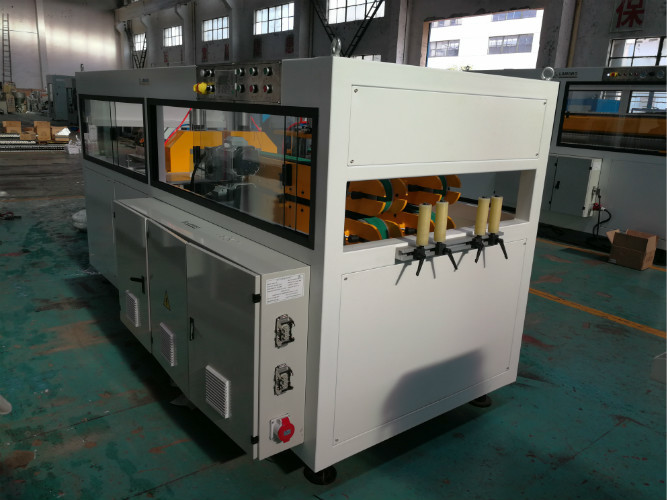

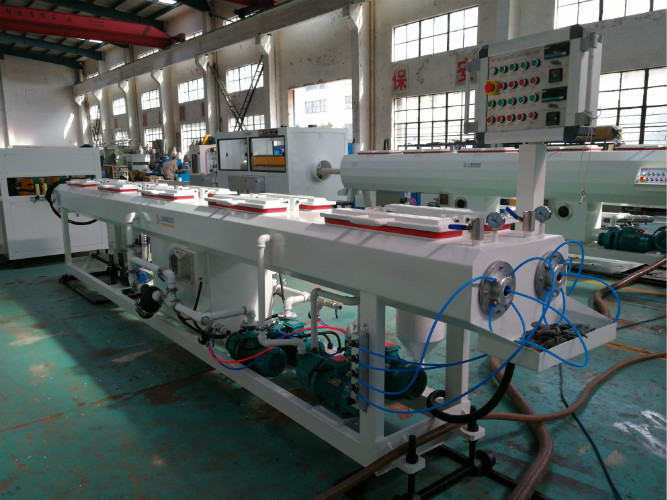

Machine de transport- Réservoir de vide avec la fonction de refroidissement

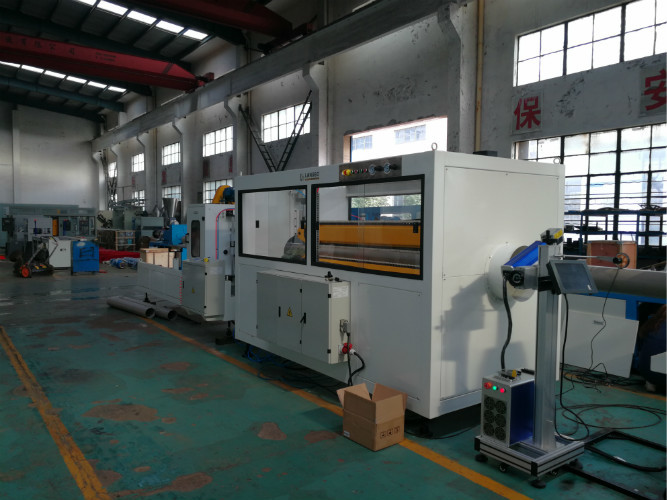

Découpeuse Machine de transport-
DONNÉES TECHNIQUES
| modèle | LB160 | LB250 | LB315 | LB630 | LB800 |
| taille de tuyau | 50~160mm | 75~250mm | 110~315mm | 315~630mm | 500~800mm |
| extrudeuse | SJZ65/132 | SJZ80/156 | SJZ92/188 | SJZ92/188 | SJZ92/188 |
| puissance de moteur | 37kw | 55kw | 90kw | 110kw | 132kw |
| sortie | 250kg | 350kg | 550kg | 600kg | 700kg |
