Ligne de production d'extrusion de profilés en PVC à forme spéciale 22KW 1180MM
Détails du produit
| Type d'extrudeuse: | EXTRUDEUSE À DOUBLE VIS CONIQUE 55/110 | TAILLE DU PROFIL: | 1180mm |
|---|---|---|---|
| Puissance de moteur: | 22kw | Matière première: | PVC EN POUDRE & ADDITIFS |
| TRANSPORTS: | DEUX PISTES INDÉPENDANTES | TABLEAU DE CALIBRAGE: | HUIT MÈTRES DE LONG |
| Méthode de emballage: | BOÎTE EN BOIS ET PAQUET DE FILM | Taille de profil: | Selon le dessin des clients |
| Délai de livraison: | d'ici 90 jours | ||
| Mettre en évidence |
Ligne de production d'extrusion de profilés en PVC,Ligne d'extrusion de profilés en PVC de 22 kW,Ligne d'extrusion de profilés en PVC 1180 MM |
||
Description du produit
Ligne de production de profilés en PVC de forme spéciale
Description du produit
Pour la fabrication de profilés en PVC de forme spéciale, notre ligne d'extrusion est conçue sur mesure pour répondre à la demande des clients.Après avoir signé le contrat de vente, nos clients nous envoient l'échantillon de profil qu'ils souhaitent réaliser.Après réception de l'échantillon, nous concevons le moule.
Détails de conception :

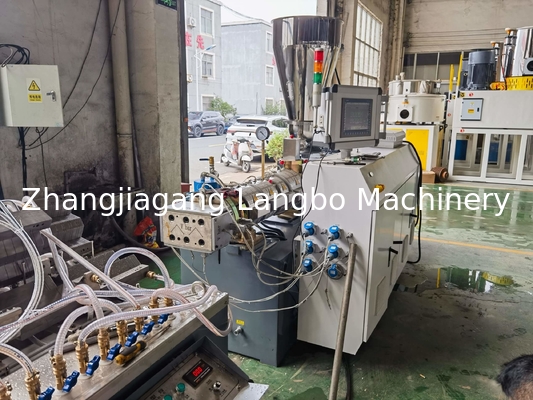

Pour cette ligne d'extrusion de profilés PVC, nos clients souhaitent produire un profilé de forme spéciale.Nous choisissons donc l'extrudeuse SJSZ55/110 22kw.L'extrudeuse est contrôlée par des boutons.Il dispose d'onduleurs ABB et d'entrepreneurs en électricité Schnider.Le moule est spécialement traité afin de conserver de bonnes performances au profil.Notre table d'étalonnage mesure 8 mètres de long.Toutes les pièces de connexion pour la table d'étalonnage sont en SUS304 de 3 mm.Notre caoutchouc de tirage présente des courbures particulières assurant la force de traction du profilé.Lors de l'essai de cette ligne, notre machine extrude un profil parfait.
Caractéristiques
| Modèle | LB180 | LB240 | LB300 | LB600 |
| Largeur maximale des produits (mm) | 180 | 240 | 300 | 600 |
| Modèle à vis | SJ55/110 | SJ65/132 | SJ65/132 | SJ80/156 |
| Puissance du moteur | 22KW | 37KW | 37KW | 55KW |
| Eau de refroidissement (m3/h) | 5 | 7 | 7 | dix |
| Compresseur (m3/h) | 0,2 | 0,3 | 0,3 | 0,4 |
| Longueur totale (m) | 18m | 22m | 22m | 25m |
Détail du produit

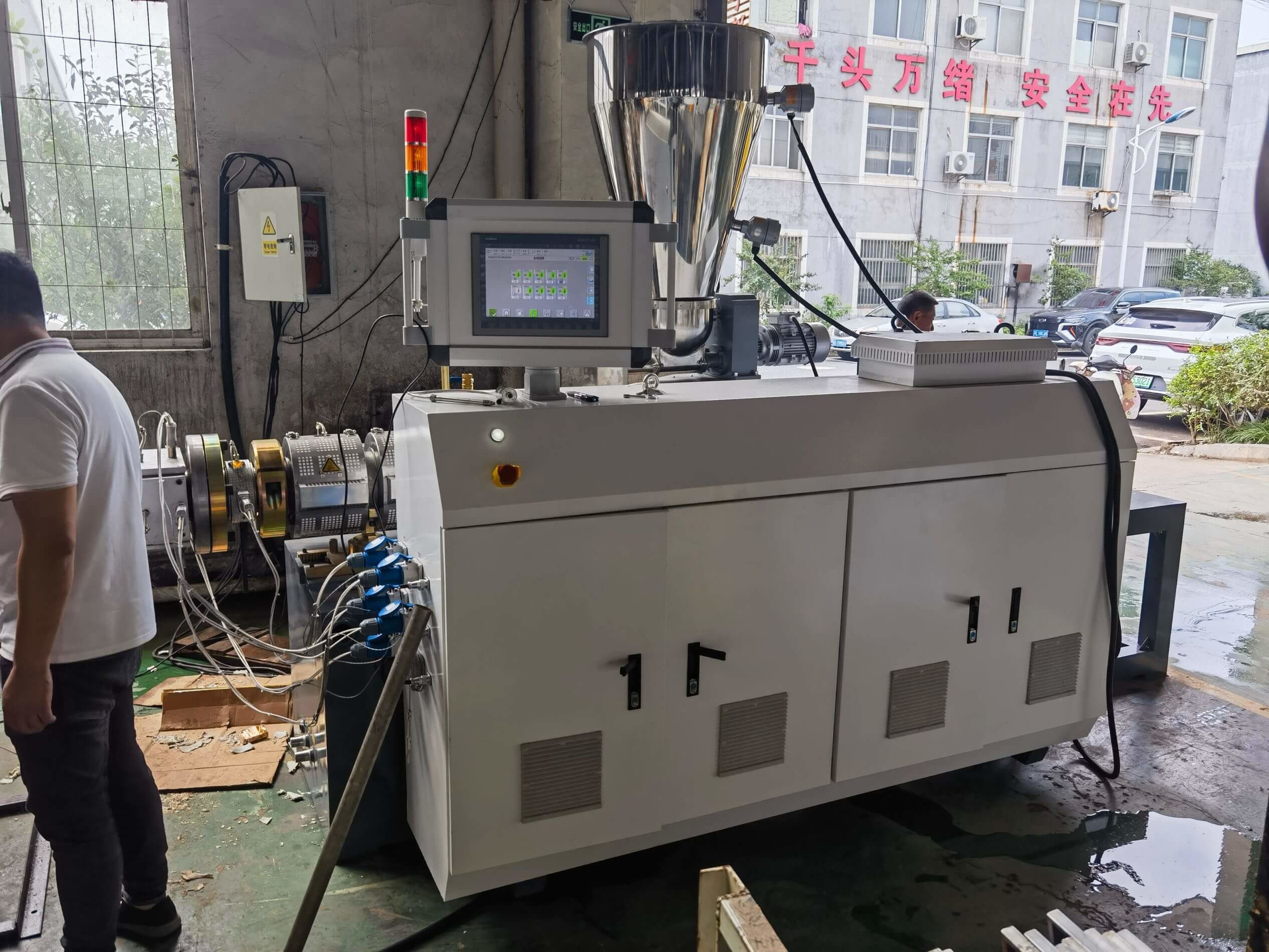

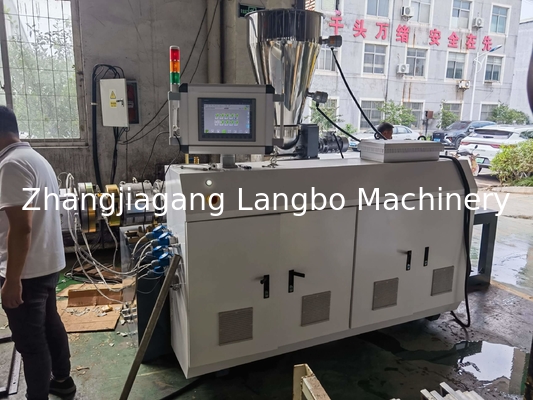

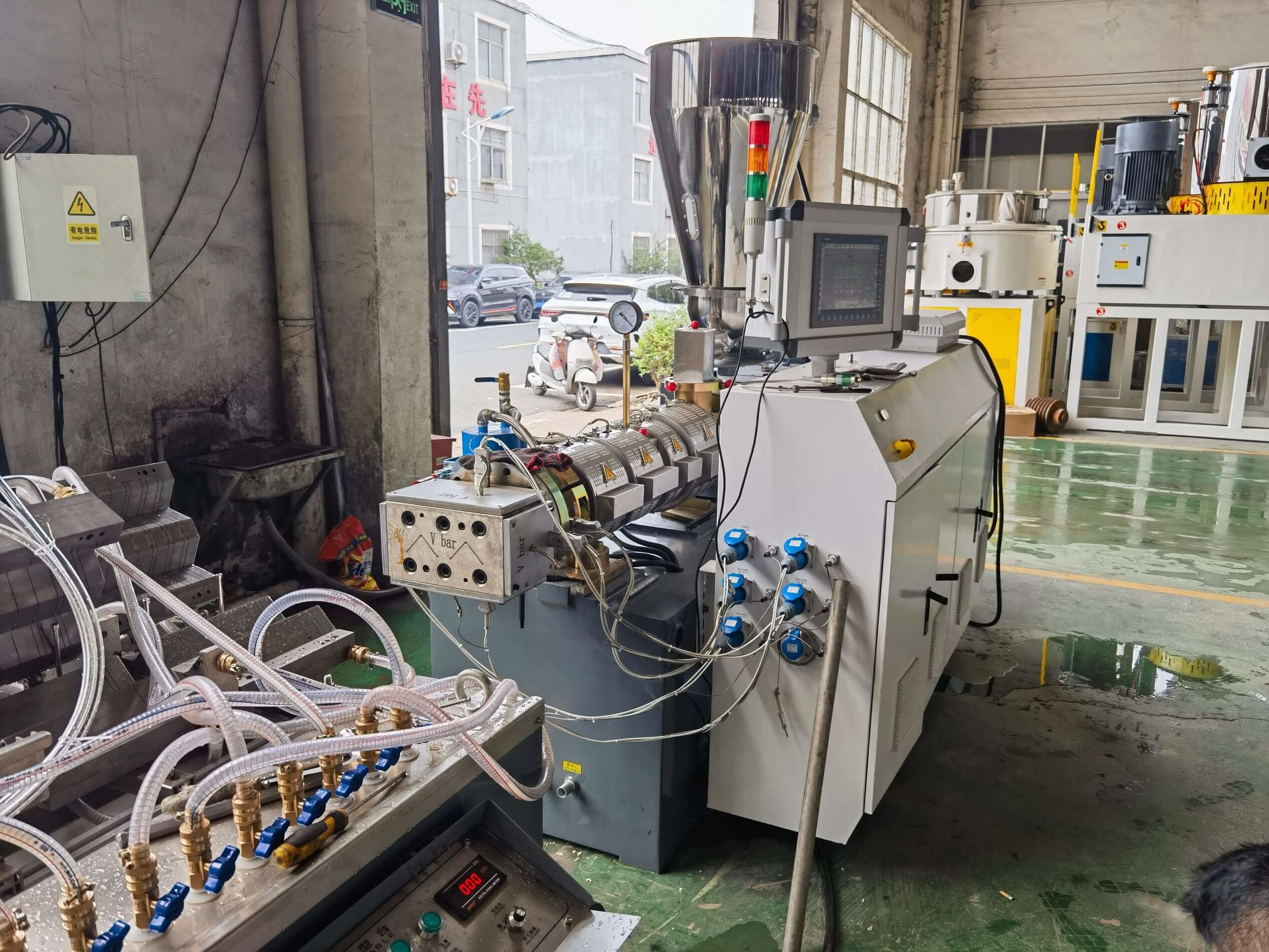

Extrudeuse conique à double vis
Les vis sont spécialement conçues et fabriquées pour le traitement du mélange de poudre de PVC sec.Notre conception d'extrudeuse conique à double vis répond aux caractéristiques des matières premières assurant un mélange homogène, une meilleure plastification et une meilleure efficacité de transport.Le moteur synchrone à aimant permanent offre une efficacité énergétique élevée à l'extrudeuse.Equipé d'un système de contrôle PLC, il a réalisé le contrôle de toute la ligne de production sur un seul site.
Moule
Notre moule est traité par forgeage de 40Gr et recouvert de chrome dur en surface.Le matériau de l'ensemble des manchons de calibrage du vide est du cuivre

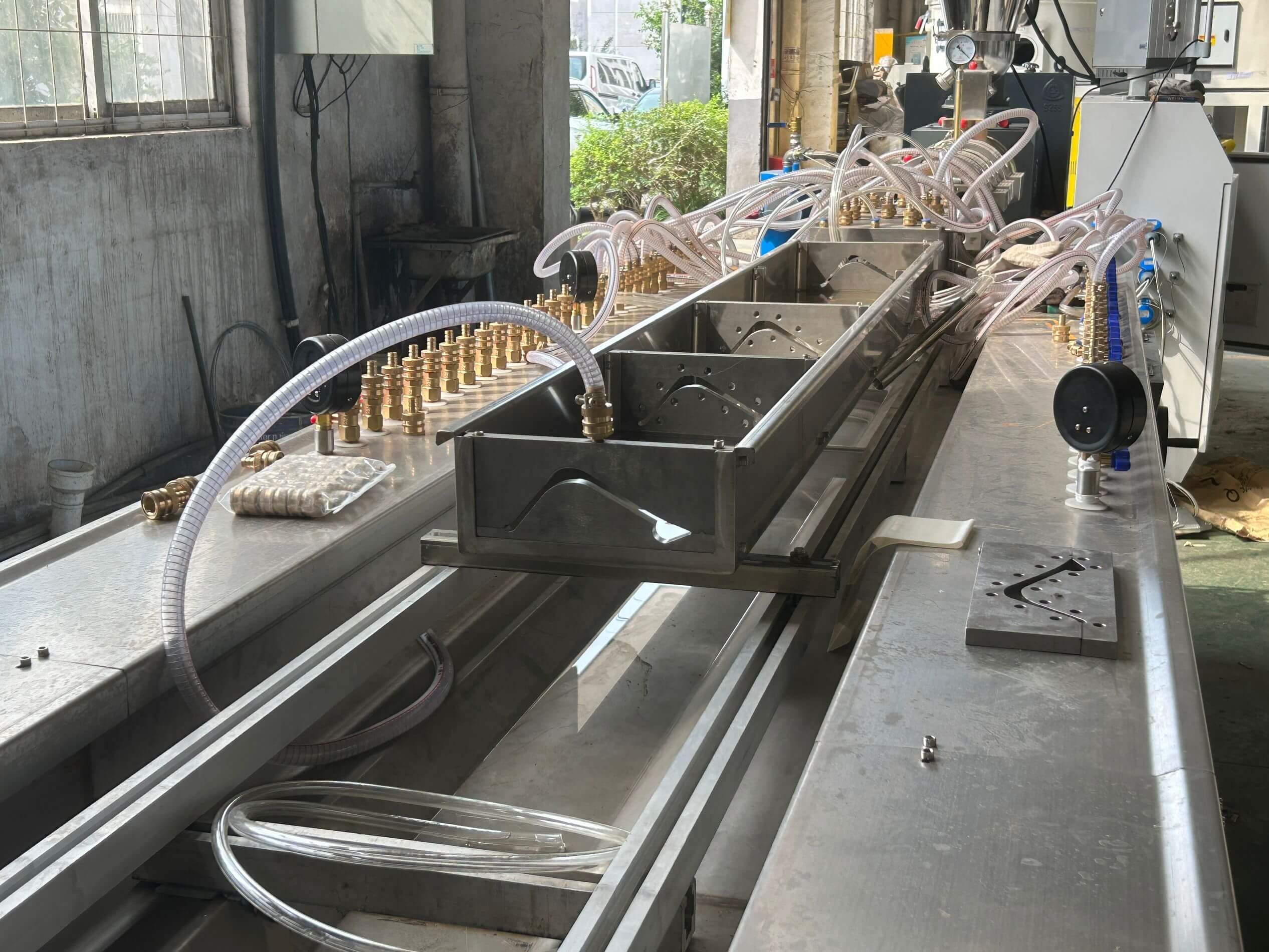

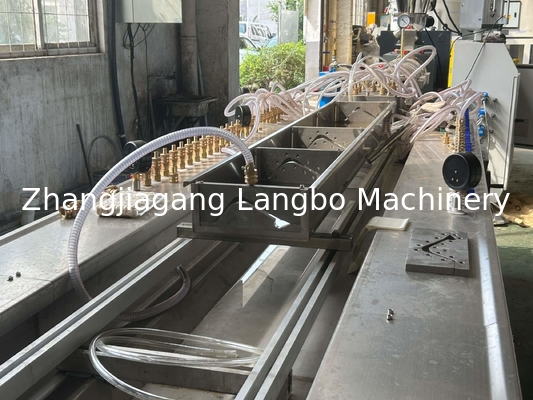

Tableau d'étalonnage
La table d'étalonnage a un cadre en acier stable et tout le corps est en acier inoxydable SUS 304.Nous avons un système de réglage de position multidimensionnel.Grâce à une disposition précieuse des pompes à eau et du calibrateur à vide, le profilé en PVC sera rapidement façonné et refroidi.Une longueur suffisante de la table d'étalonnage assure la mise en forme du profilé PVC

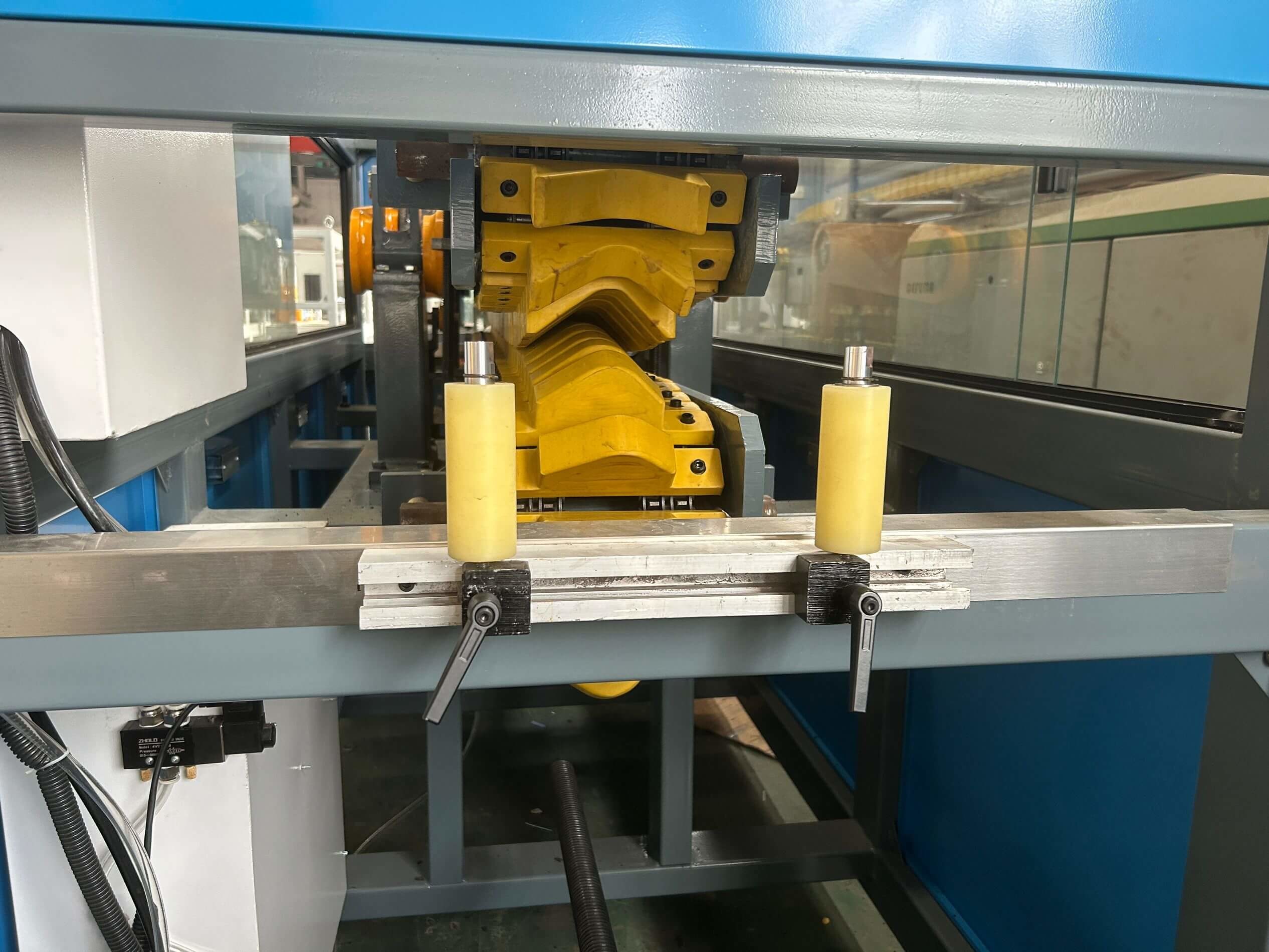

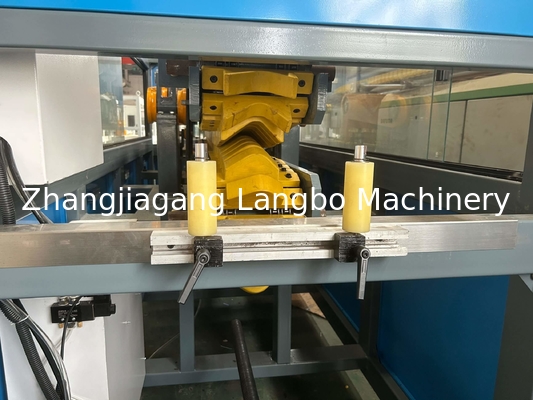

Transport
La répartition de la force le long de chaque chenille offre une force de traction suffisante.Nous proposons du caoutchouc de bonne qualité pour la machine de transport.La pression pneumatique favorise un réglage facile et une protection du produit.

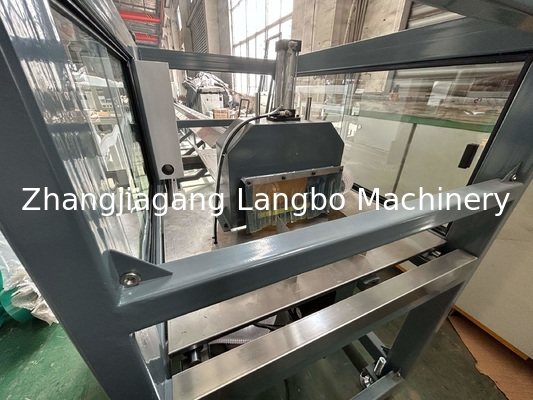

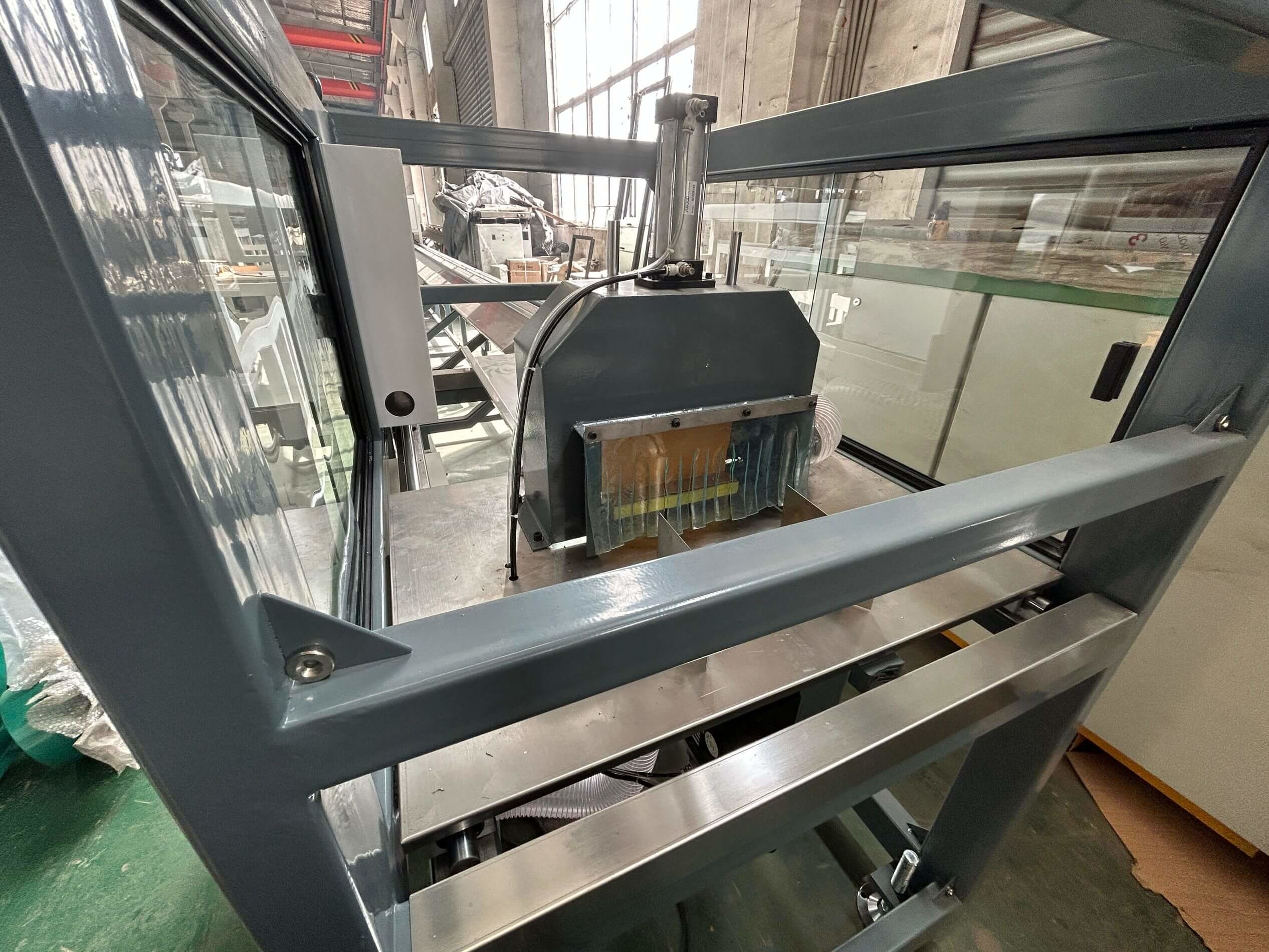

Coupeur
Il adopte une méthode de coupe à la scie.Il est suffisamment tranchant pour couper le profilé PVC sans détruire sa structure interne.

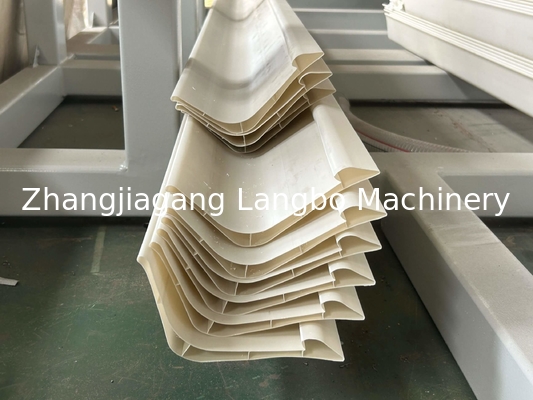

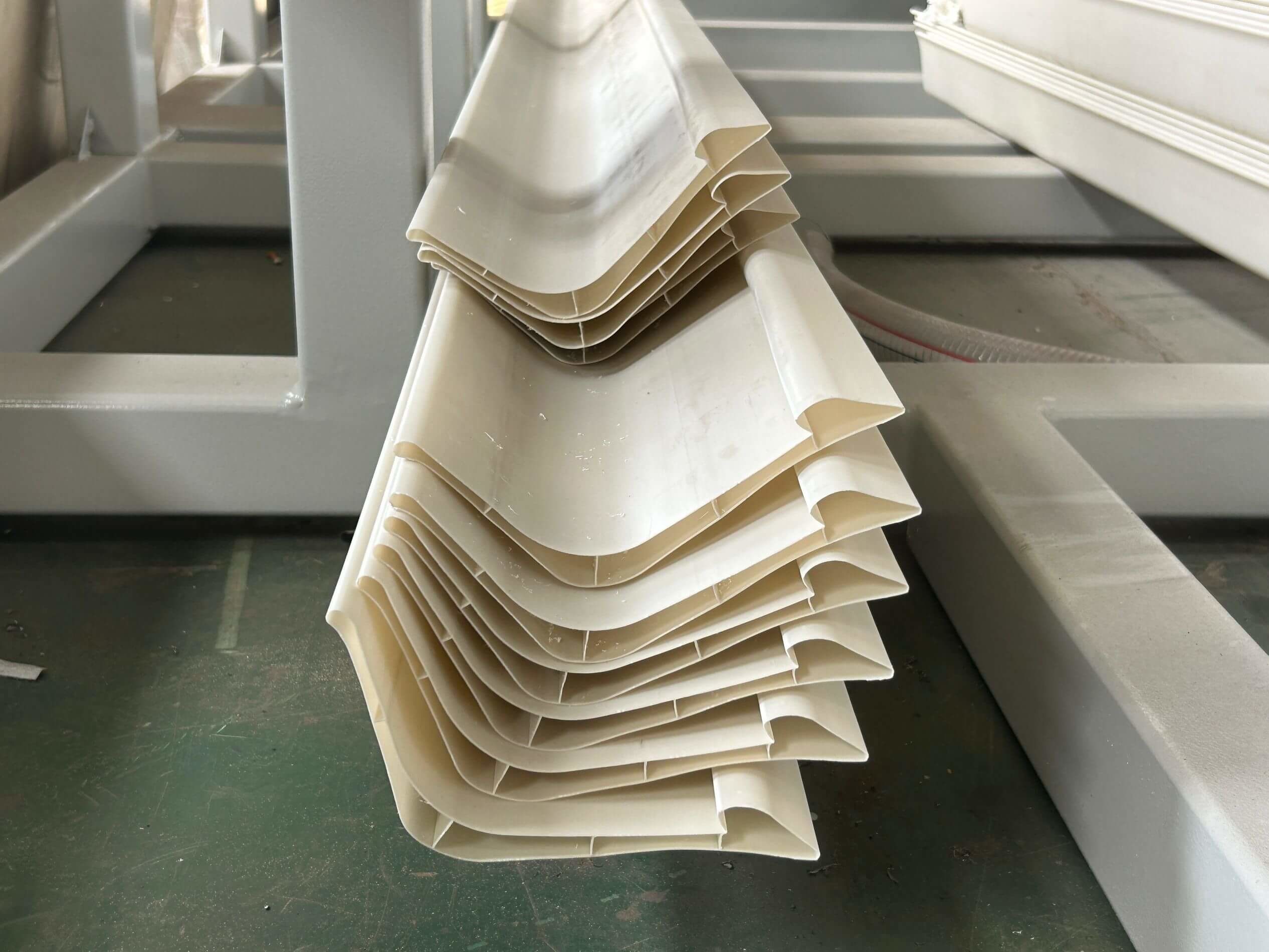

Produit fini
Les produits extrudés ont une structure complexe et une surface lisse.
