Ligne d'extrusion de tuyaux en PVC en spirale de 16 à 75 mm

Ligne d'extrusion de tuyaux en PVC en spirale de 16 à 75 mm

Introduction au projet

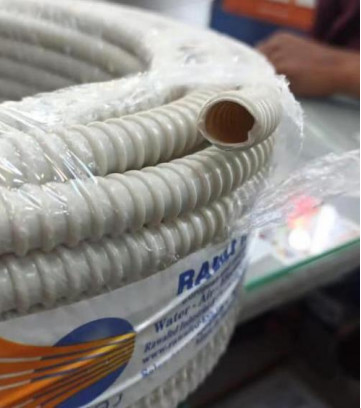

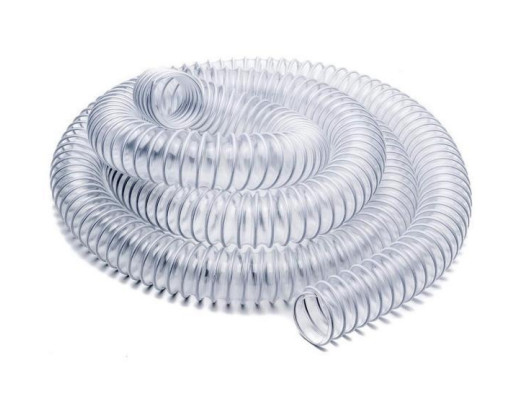

Le tuyau en spirale en PVC est largement utilisé dans les pays du Moyen-Orient.La ligne est composée d'une extrudeuse à vis unique 50/28 et d'une extrudeuse à vis unique 55/30.Il adopte le moteur Siemens-beide, boîte de vitesses de marque chinoise célèbre.Le bain de refroidissement de l'eau équipé de 6-8 buses qui pulvérisent de l'eau sur le fluxAprès un temps de refroidissement suffisant, le tuyau en spirale sera enroulé dans l'unité rotative.

Détails du produit

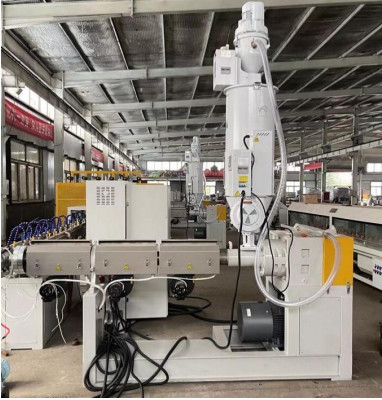

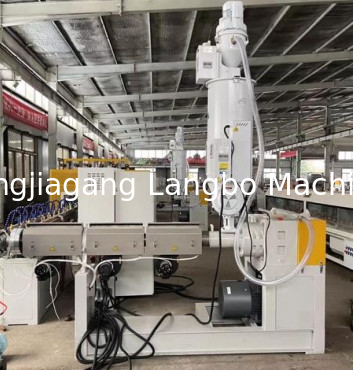

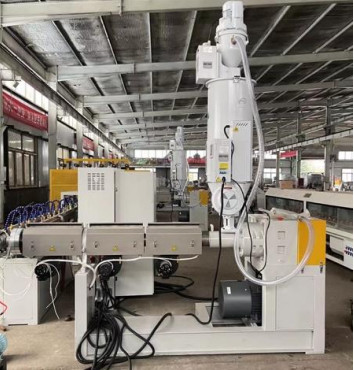

Extrudeuse à vis unique 50/28

Le diamètre de la vis est de 50 mm. La longueur et le diamètre de la vis (L/D) sont de 28:1. Le moteur adopte un courant alternatif de 22 kW entraîné par un onduleur ABB. Max. la sortie est de 0 à 55 kg/h. Le matériau de vis et de tonneau est 38CrMoAlA azot éteint.

Extrudeuse à vis unique 55/30

Le diamètre de la vis est de 55 mm. La longueur et le diamètre de la vis (L/D) sont de 30:1. Le moteur adopte un courant alternatif de 15 kW entraîné par un onduleur ABB. Max. la sortie est de 0-60 kg/h. Le matériau de vis et de tonneau est 38CrMoAlA azot éteint.

Moteurs pour tuyaux en spirale

Le matériau du corps est l'acier forgé 45#.

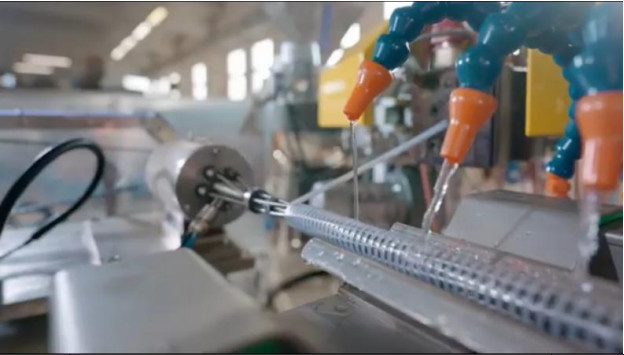

Unité de formage:

La portée de formation est de 16 à 75 mm. Le moteur est AC 2,2 kW entraîné par un onduleur ABB. La vitesse de formation est de 0 à 3 m/min. La vitesse est contrôlée par un onduleur.

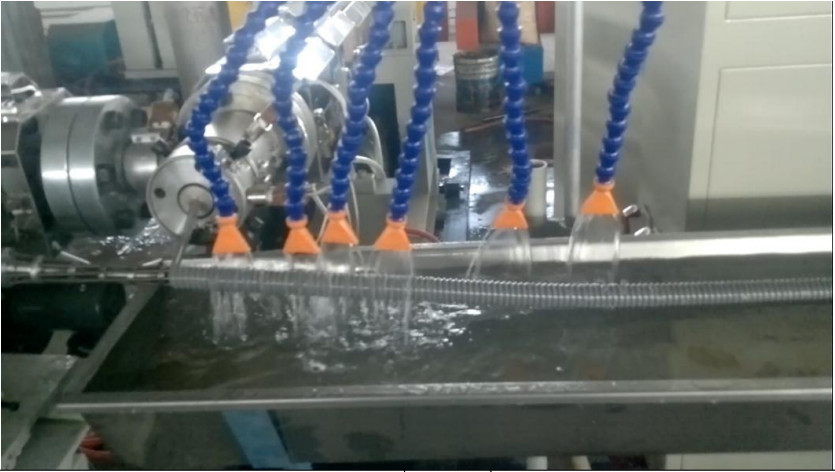

Bains à refroidissement par eau

La longueur du bain de refroidissement par eau est de 32000 mm. Le matériau est en acier inoxydable.

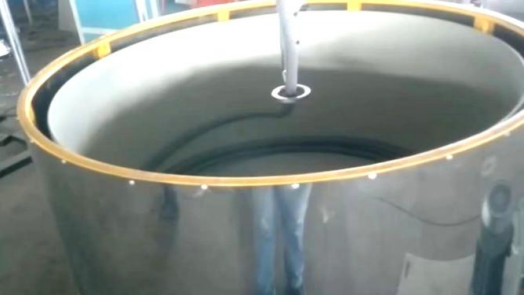

Unité de remontage

Le matériau pour la surface intérieure de l'unité d'aile est l'acier inoxydable.
