Ligne de production de machines pour la fabrication de tubes à goutte à goutte en PE incrustés

Ligne de production de machine de fabrication de tuyaux d'irrigation agricole en PE à goutte ronde incrustée

APPLICATION :

Cette machine d'extrusion de tuyaux en PE plastique est principalement utilisée pour produire des tuyaux d'approvisionnement en eau agricole, des tuyaux d'approvisionnement en gaz, des tuyaux d'approvisionnement en eau et de drainage architecturaux, des tuyaux de pose de câbles, etc. Cette machine de fabrication de tuyaux adopte un concept de conception avancé pour assurer l'extrusion efficace du matériau PE combiné au concept unique de conception de vis de plastification pour assurer l'uniformité de l'extrusion plastique, une production à haute capacité.

Le ruban d'irrigation goutte à goutte est un tuyau plat à paroi mince contenant des goutteurs pré-espacés, qui se dilate lorsqu'il est rempli d'eau. Les goutteurs plats sont soudés au ruban à un certain espacement selon les besoins du plan de culture.

PRODUCTION DE TUYAUX EN PESPÉCIFICATIONS :

WHAT’S INCLUS DANS UNE LIGNE DE PRODUCTION DE TUYAUX EN PE?

Chaque ligne de production de tuyaux en PE clé en main DRTS est livrée avec toutes les machines nécessaires pour commencer à fabriquer des tuyaux en PE de haute qualité. Des extrudeuses à vis unique composées de composants de qualité aux machines de traction à haute vitesse alimentées par servomoteur, nous vous offrons tout ce dont vous avez besoin pour devenir un fabricant de tuyaux prospère.

Machine de tri et d'insertion de goutteurs

La vitesse d'identification des goutteurs est supérieure à 1100 pièces/min, pour assurer l'approvisionnement en goutteurs

L'insertion des goutteurs est commandée par servomoteur et synchronisée avec le système PLC

L'espacement des goutteurs est réglé directement sur le PLC, avec un espacement minimum de 100 mm

Alimentateur automatique avec alarme de manque de goutteurs

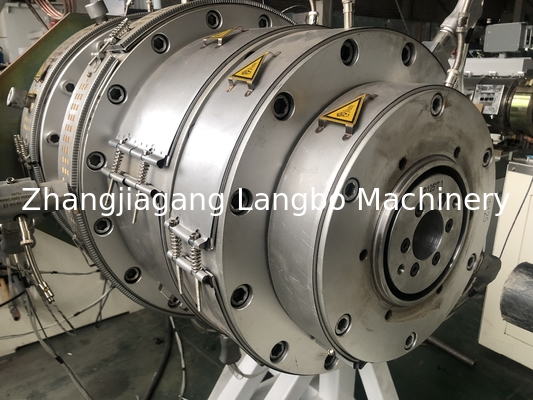

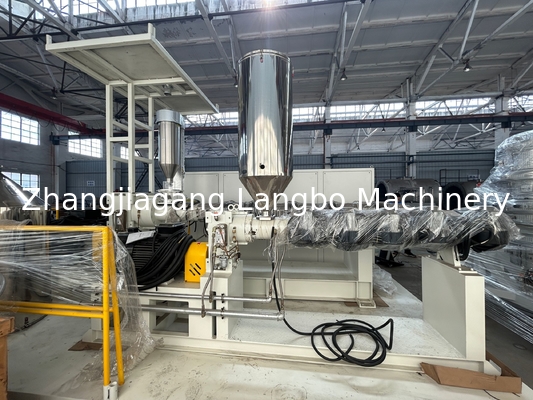

Extrudeuse et tête de filière transversale

Extrudeuse entraînée par moteur AC ; avec convertisseur ABB,

Système de contrôle PLC SIEMENS, pour synchroniser la vitesse d'insertion des goutteurs et la vitesse de traction

Tête de filière transversale spécialement conçue ; acier de moulage de haute qualité 40Cr, qui est traité par des machines CNC importées.

Réservoir de vide et réservoir de refroidissement

fabriqué en SS304 de haute qualité ; pompe à vide et pompe à eau de haute qualité

Calibreur spécial pour la fabrication de rubans goutte à goutte

Système de détection et d'alarme de bulles d'air ; fonction d'arrêt en cas de rupture de ruban ; système anti-rotation de ruban, etc.

Machine de perforation et tracteur

entraîné par servomoteur et contrôleur servo, avec un degré de poinçonnage de haute précision

Capteur laser pour suivre automatiquement la position du goutteur, et avec système d'imagerie pour vérifier l'état du trou de poinçonnage

Système de contrôle intelligent avec système de contrôle à distance

Machine d'enroulement de ruban goutte à goutte

Dispositif de traversée de type servo, entraîné par servomoteur SIEMENS

Avec dispositif de contrôle de tension pour ajuster automatiquement la vitesse d'enroulement

Coupe automatique du ruban, et changement automatique de bobine neuve, avec protection

Système de contrôle PLC SIEMENS séparé

Avantages de la ligne d'extrusion de tuyaux en PE

1. Les machines certifiées CE répondent aux normes internationales de sécurité et de performance.

2. Intégration IoT optionnelle pour la surveillance à distance et l'analyse des données.

3. L'interface conviviale simplifie l'exploitation et la maintenance.

4. Faible bruit et gaspillage de matériaux minimal pendant la production.

SERVICES PRÉ- ET POST-VENTE

• Une grande richesse d'expérience,

• Un accent constant sur la plus haute qualité

• Un système complet de calibrage sous vide à double tuyau ;

• Mécanisme de traction à double tuyau à structure unitaire contrôlée indépendamment et dispositif de coupe synchrone ;

• Empileur optionnel avec réglage de longueur et adaptation précise.

• Une équipe très motivée

• Technologie de processus sophistiquée

• Solutions personnalisées
