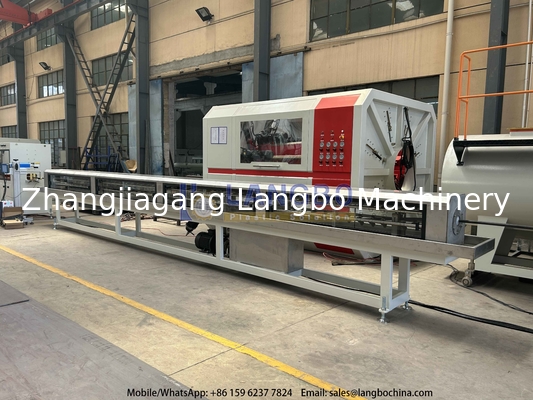

Extrudeuse de tubes ondulés PE
Détails du produit
| Détails d'emballage: | CAISSE EN BOIS | matériel: | PE |
|---|---|---|---|
| Diamètre de vis: | -35...+80℃ | Rapport LD: | 33:1 |
| Garantie: | 1 an | Conception de vis: | Monovis |
| Certification: | CE,ISO | Tension: | Demande des clients |
| Niveau automatique: | Entièrement automatique | Service après-vente fourni: | Ingénieurs disponibles pour les machines de service à l'étranger, support en ligne, support tech |
| Couleur: | Personnalisé | Contrôle: | Automate + écran tactile |
| Type de traitement: | Machine à extruder | ||
| Mettre en évidence |
tuyau ondulé de pe faisant la machine,Tuyau ondulé électrique faisant la machine,extrudeuse de tuyaux ondulés |
||
Description du produit

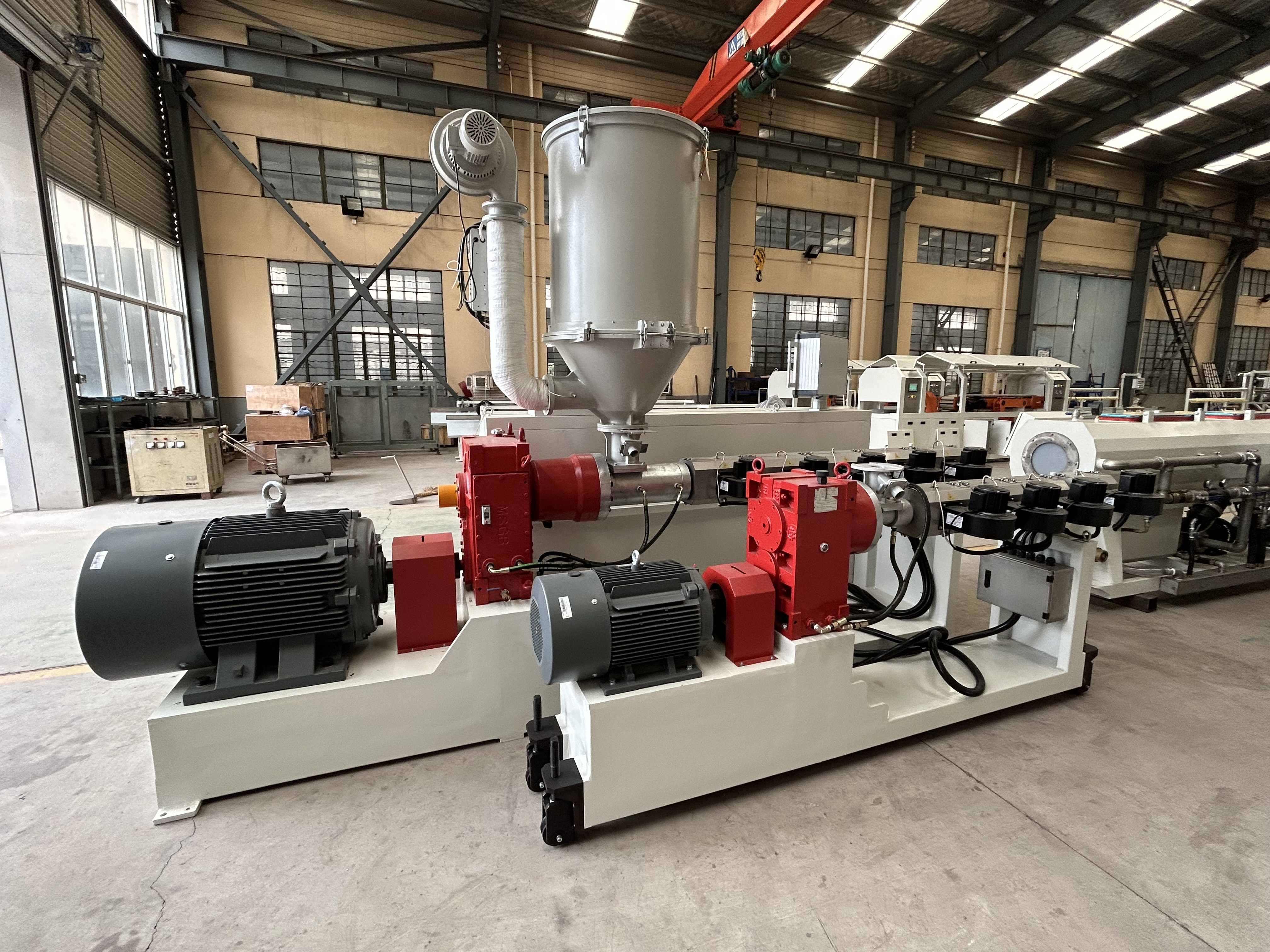

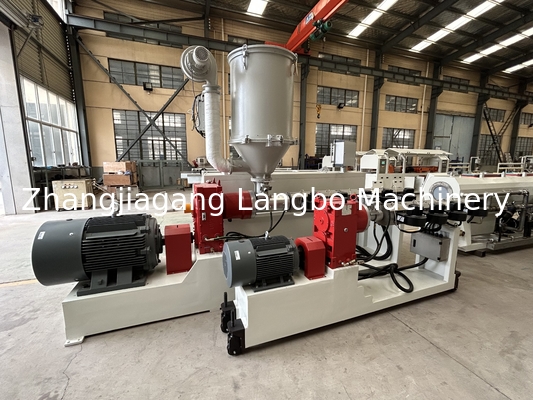

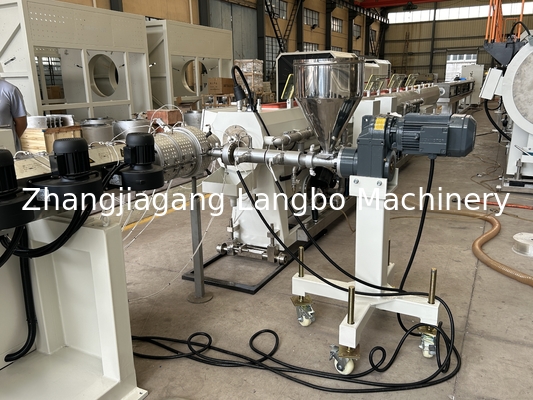

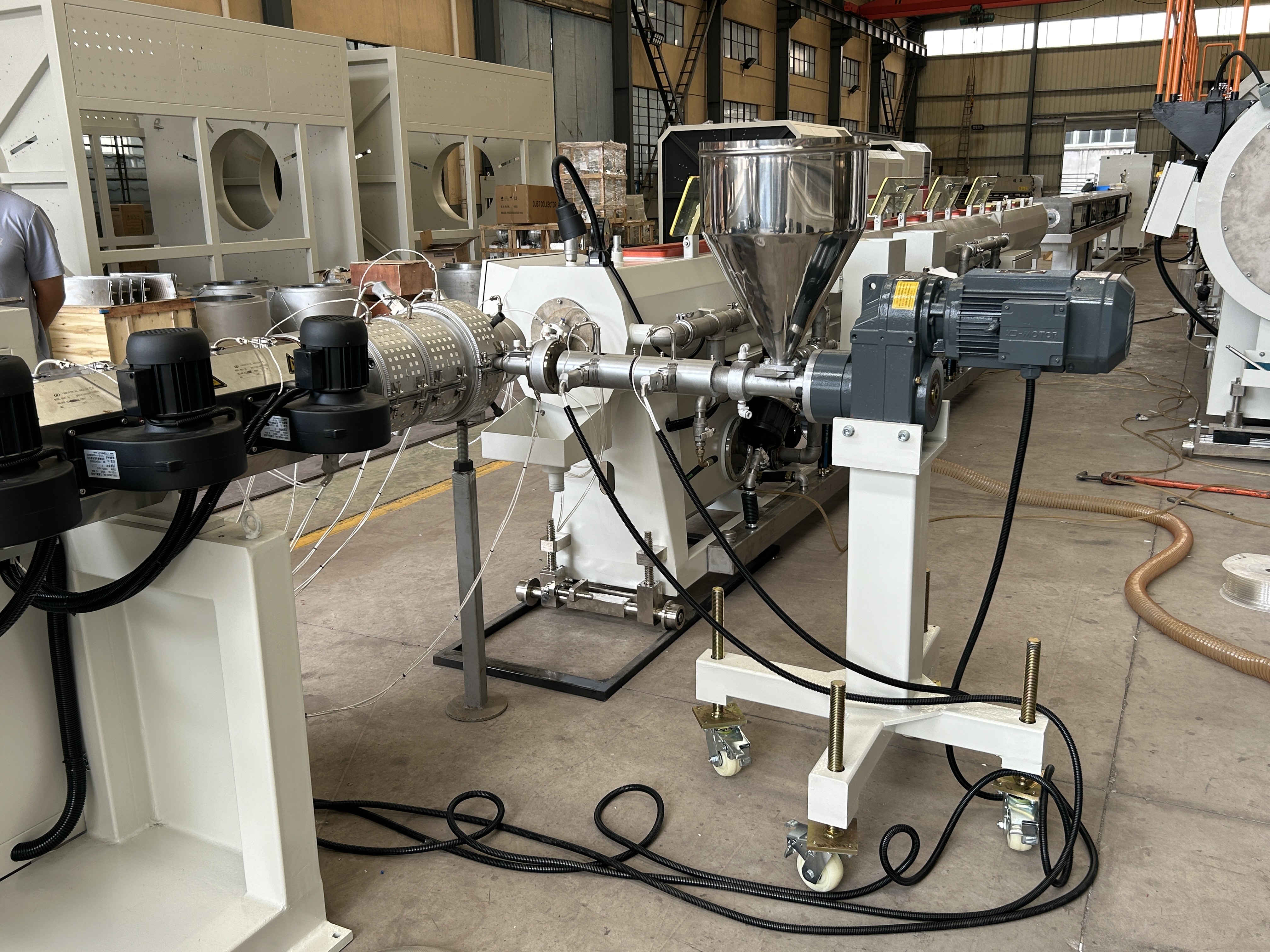

Machine d'extrusion pour la fabrication de tuyaux ondulés en PE à paroi simple
APPLICATION :
Le tuyau fabriqué par cette ligne est largement utilisé pour l'approvisionnement en eau et le chauffage par rayonnement au sol dans les maisons, les centres commerciaux, les hôpitaux, les stades et les pays.
Cette ligne de production adopte la technologie avancée européenne avec des caractéristiques de structure unique, une configuration de pointe, une automatisation élevée et une facilité d'utilisation. La vis de l'extrudeuse adopte le type à haute efficacité de BM avec un grand débit, une bonne plastification, une bonne stabilité et une excellente fiabilité.
La vis principale adopte le type à haute efficacité de BM, et le débit est rapide et bien plastifié.
L'épaisseur de paroi des produits tubulaires est précisément contrôlée et très peu de gaspillage de matières premières.
Moule spécial d'extrusion tubulaire, manchon de calibrage à film d'eau à haute vitesse, équipé d'une vanne de contrôle de débit intégrée avec échelle. Unité de traction à double bande à haute vitesse contrôlée par servomoteur, supportant une découpeuse sans copeaux à haute vitesse et un enrouleur, adaptée aux opérations de production à haute vitesse. Une ligne d'extrusion à double tuyau peut doubler le débit et occuper moins d'espace d'usine.
Les tuyaux produits par cette machine ont une rigidité et une résistance modérées, ainsi qu'une bonne flexibilité, une résistance à la pourriture, une résistance à la fissuration sous contrainte, et une fusion à chaud favorable, ce qui en fait le produit de choix pour les systèmes de transport d'eau et de gaz dans les villes.
Ce tuyau possède une épaisseur de paroi co-extrudée uniforme et égale, les parois intérieure et extérieure sont faites d'un double matériau anti- (ignifuge, antistatique) la couche centrale de paroi en HDPE, réduisant raisonnablement les coûts du matériau double anti-, réduisant ainsi les coûts de l'ensemble du produit.
PRODUCTION DE TUYAUX EN PESPÉCIFICATIONS :
| Modèle | Diamètre du tuyau | Extrudeuse | Puissance de l'extrudeuse | Capacité |
| LB-63 | 20-63 | SJ65/33 | 55AC | 150 |
| LB-110 | 20-110 | SJ65/33 | 55AC | 150 |
| LB-160 | 75-160 | SJ75/33 | 90AC | 280 |
| LB-250 | 90-250 | SJ75/33 | 110DC | 350 |
| LB-315 | 110-315 | SJ90/33 | 160DC | 450 |
| LB-450 | 160-450 | SJ90/33 | 160DC | 450 |
| LB-630 | 315-630 | SJ120/33 | 280DC | 850 |
| LB-800 | 500-800 | SJ150/33 | 315DC | 1100 |
| LB-1200 | 710-1200 | SJ150/34 | 400DC | 1350 |
Flux de production de PE :
Matière → Mélangeur de couleur → Alimentation de matière → Extrudeuse à vis unique → Moule d'extrusion & calibreur → Réservoir de refroidissement de calibrage sous vide → Réservoir de refroidissement par pulvérisation → Imprimante → Unité de traction → Coupeuse → Empileur ou enrouleur
Unité de mélange (Verticale ou Horizontale) ;
Mélangeur à ruban ;
Réservoir sous vide et de refroidissement
Le réservoir sous vide et de refroidissement refroidit et sèche le tuyau extrudé pour aider à maintenir l'ovalité et l'uniformité du tuyau.

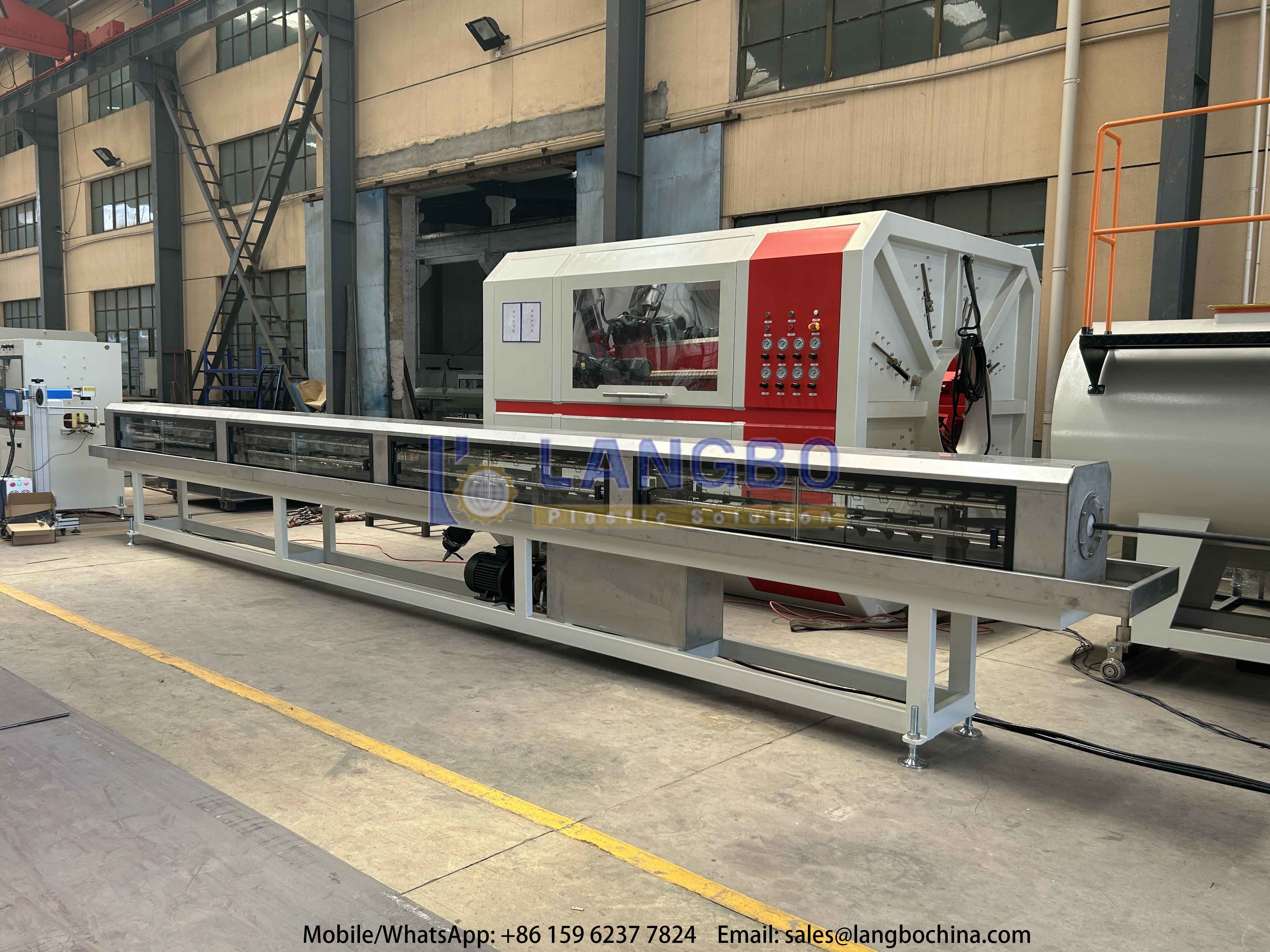

Machine de traction (Puller)
Une machine de traction de tuyaux tire le tuyau frais de l'extrudeuse à travers le réservoir sous vide et de refroidissement.
Refroidissement et calibrage
Le tuyau passe dans un réservoir de refroidissement à eau pour solidifier la structure.
Les manchons de calibrage ou les calibreurs sous vide assurent un diamètre et une épaisseur de paroi précis.
Traction et coupe

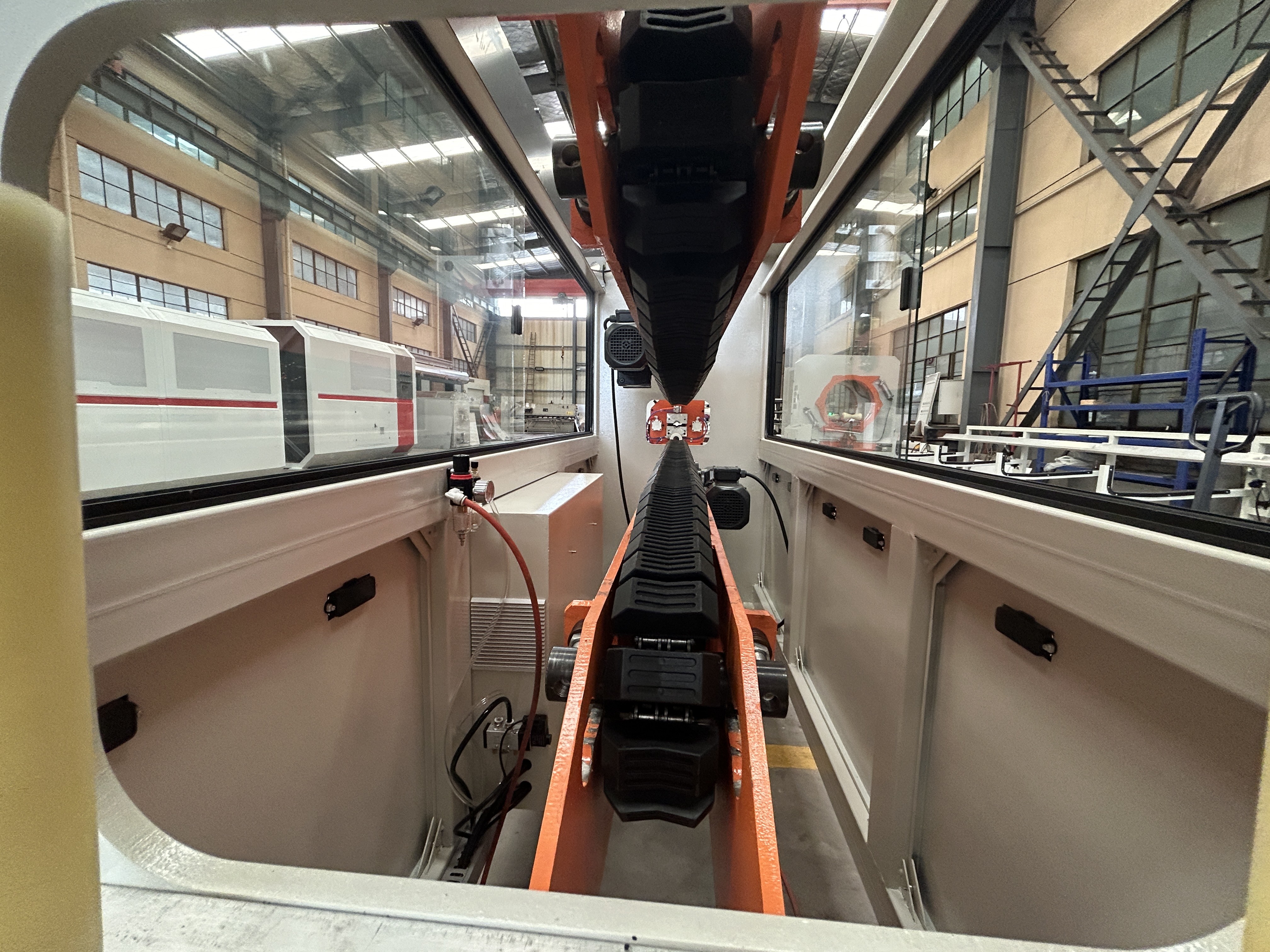

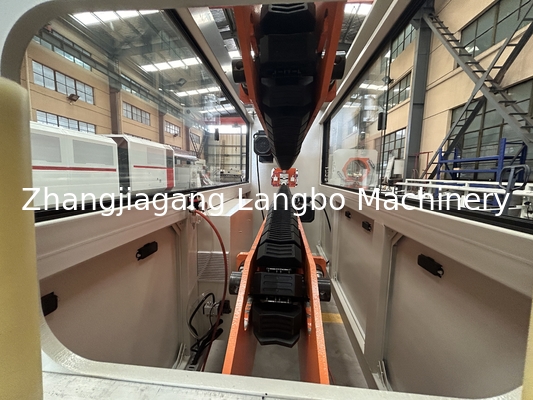

Une unité de traction (tireuse à chenilles) saisit et tire le tuyau à une vitesse contrôlée.

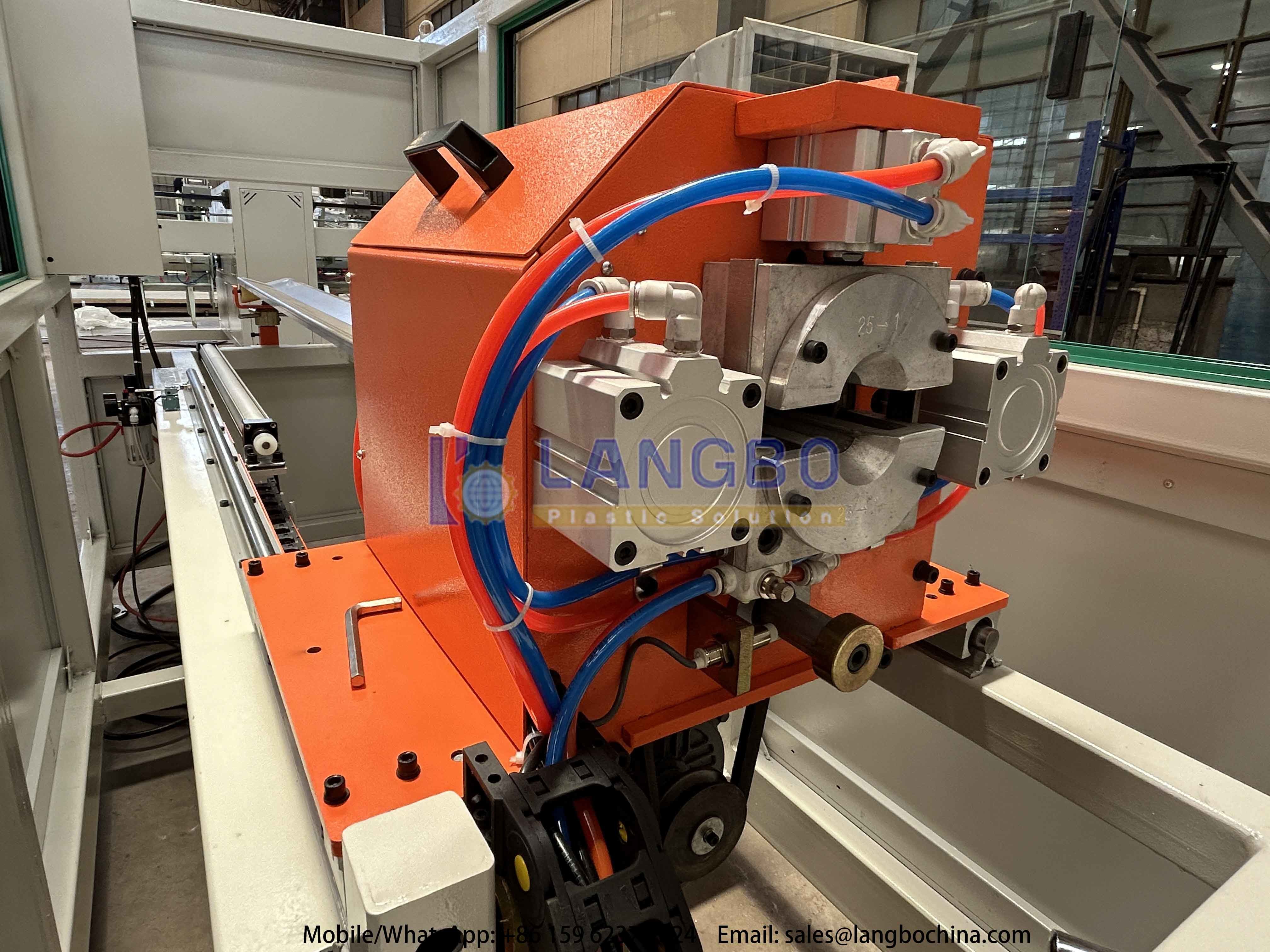

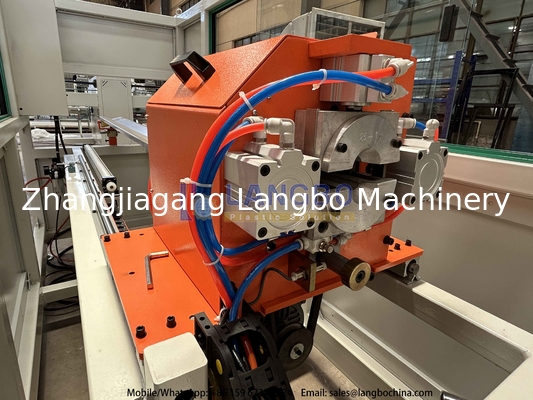

Une machine de coupe automatique (scie ou guillotine) coupe le tuyau à la longueur désirée.
Ce processus automatisé garantit une grande efficacité, précision et durabilité dans la production de tuyaux ondulés en PE pour le drainage, la protection des câbles et d'autres applications industrielles.
Caractéristiques de la machine d'extrusion de tuyaux en PE :
1. La bague spirale optimisée améliore considérablement le débit de l'extrudeuse de tuyaux
2. Le système de contrôle précis de la température assure la performance de fusion du matériau
3. La conception unique de la vis permet une meilleure plastification et des produits de haute qualité
SERVICES AVANT ET APRÈS-VENTE
• Une grande richesse d'expérience,
• Un accent constant sur la plus haute qualité
• Un système complet de calibrage sous vide pour double tuyau ;
• Mécanisme de traction pour double tuyau à structure unitaire contrôlée indépendamment et dispositif de coupe synchrone ;
• Empileur avec réglage de longueur en option et adaptation précise.
• Une équipe très motivée
• Technologie de processus sophistiquée
• Solutions personnalisées
nous offrirons aux clients des pièces de rechange à prix coûtant pendant toute la durée de vie des machines.
