Machine de production de tubes en plastique ondulé à paroi unique en PVC
Notre machine à tuyaux ondulés à paroi unique est composée d'extrudeuse, de blocs de moule, de machine à former ondulée, d'équipement de refroidissement, de machine à compter et de système d'enroulement automatique.Il peut produire en continu de nombreux types de tuyaux ondulés de paroi unique de diamètre à grande vitesse.
Principales caractéristiques
- Extrudeuse à vis unique de série
- Moulures pour la formulation précise de tuyaux
- réservoir de refroidissement sous vide pour refroidissement rapide
- Réservoir de refroidissement par pulvérisation pour tuyaux plus grands
- Machines de détachement pour la production continue
- Machine de découpe pour une longueur de tuyau précise
- Pileuses pour stockage organisé
Processus de production
PVC powder + additive → mixing → material feeder → twin screw extruder → mould and calibrator → vacuum and cooling tank → spraying cooling machine → haul-off machine → cutting machine → discharge rack or pipe belling machine.
Spécifications techniques
| Modèle |
DÉMETRE du tuyau (mm) |
Modèle d'extrudeuse |
La puissance du moteur (KW) |
| LB-32F | 16-32 (quatre tuyaux) | SJSZ65/132 Pour les pièces détachées | 37 AC |
| LB-32E | Le nombre d'échantillons doit être le même que le nombre total d'échantillons. | SJSZ51/105 est le numéro de série SJSZ. | 22 AC |
| LB-32W | Le nombre d'échantillons doit être le même que le nombre total d'échantillons. | SJSZ65/132 Pour les pièces détachées | 37 AC |
| LB-40E | 16 à 40 (double tuyau) | SJSZ51/105 est le numéro de série SJSZ. | 22 AC |
| LB-40W | 16 à 40 (double tuyau) | SJSZ65/132 Pour les pièces détachées | 37 AC |
| LB-50E | 16 à 50 (double tuyau) | SJSZ51/105 est le numéro de série SJSZ. | 22 AC |
| LB-50W | 16 à 50 (double tuyau) | SJSZ65/132 Pour les pièces détachées | 37 AC |
| LB-63W | 16-63 (pipe double) | SJSZ65/132 Pour les pièces détachées | 37 AC |
Détails de la production
Alimentation en matières premières
La résine de PVC et les additifs sont mélangés et introduits dans la trémie de l'extrudeuse.

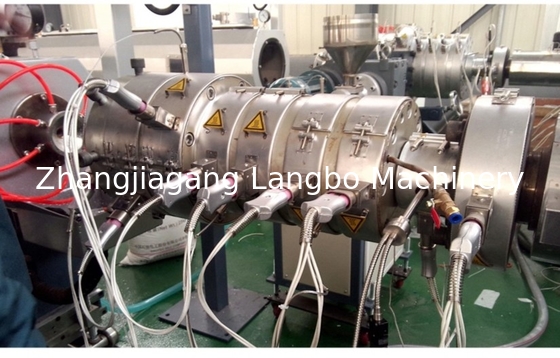

Fusion et extrusion
Le matériau est chauffé et fondu dans l'extrudeuse à vis (à vis simple ou à double vis) pour former un PVC fondu homogène.
Le moulage des tuyaux (formage par corrugation)
Le PVC fondu est poussé à travers une tête de matrices pour former la forme initiale du tuyau.où l'aspiration sous vide et le refroidissement façonnent les ondulations extérieures tout en maintenant une paroi intérieure lisse.
Refroidissement et solidification
Le tuyau passe par un réservoir de refroidissement à l'eau ou un système de refroidissement par pulvérisation pour durcir la structure.
Traction et coupe
Un dispositif de découpe (seraie ou guillotine) taille le tuyau jusqu'à la longueur requise.

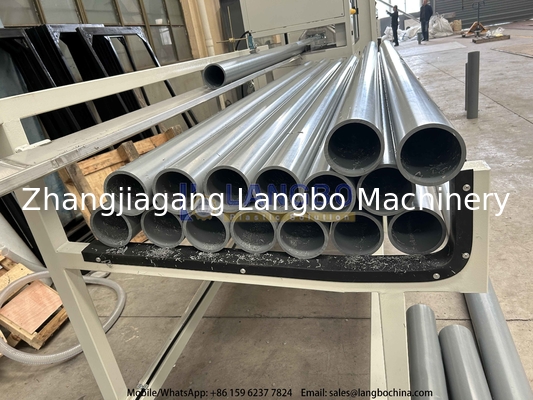

Empilage et emballage
Les tuyaux finis sont rassemblés et emballés pour être entreposés ou expédiés.
Caractéristiques techniques
- Équipement d'extrusion: extrudeuse à double vis avec une vitesse, un rendement et une capacité de plastification plus élevés
- Appareils de formage sous vide: réservoir de pulvérisation sous vide avec pièces en acier inoxydable en contact avec l'eau
- Machine de traction: deux tracteurs de type griffe ou à bande de caoutchouc
- Machine à découper: pas de couteau rotatif à poussière
- Dispositifs d'empilage: Dispositifs d'empilage automatiques à plaque tournante ou à rouleaux
- Système de commande électrique: système de commande automatique PLC pour une production stable
Informations relatives à la livraison
- Livraison: 30 jours après la commande
- Garantie: 12 mois
- Paiement: T/T 30% à l'avance, T/T 70% avant livraison
- Emballage: boîtier en bois standard pour l'exportation
Notre service
- Garantie d'un an pour toute la machine
- Assistance technique 24 heures sur 24
- Services d'installation et de mise en service à l'étranger
- Conseils d'entretien et fourniture de pièces détachées
- Services de formation des opérateurs

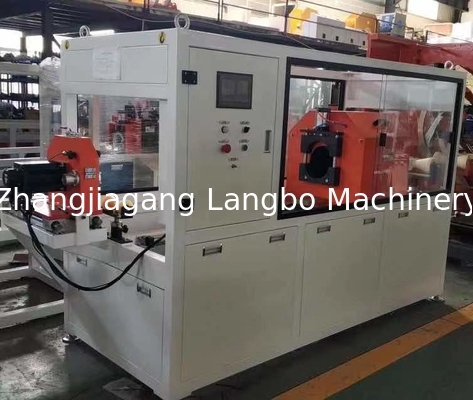

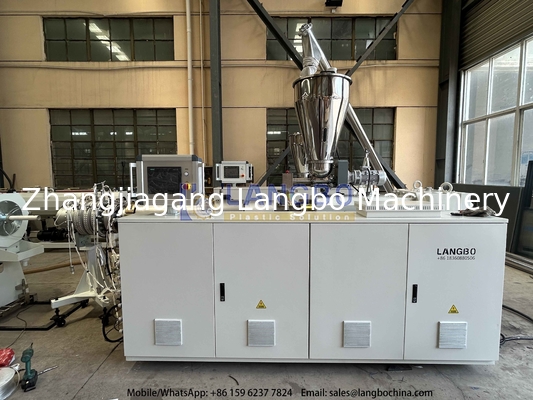

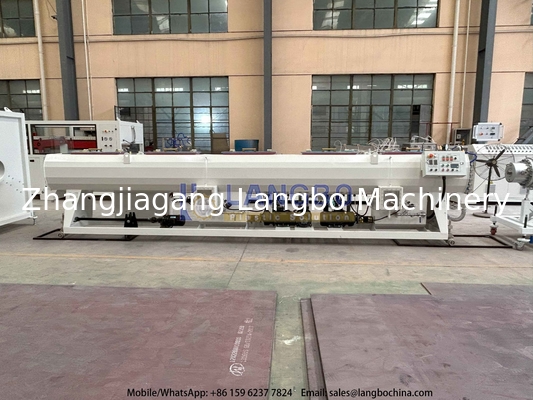

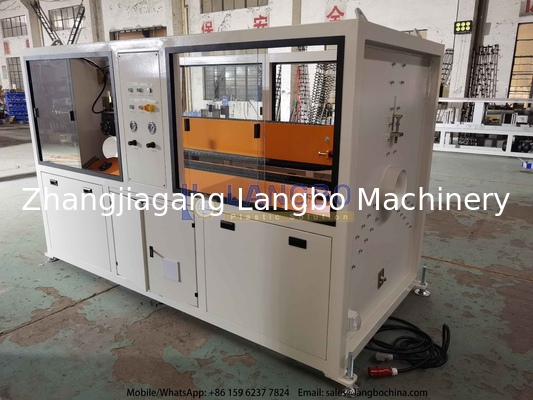

Images du produit
Questions fréquemment posées
Êtes-vous une société commerciale ou une usine? Puis-je visiter votre usine?
Nous sommes une usine qui produit des machines directement pour les clients. Oui, notre usine de production à Zhangjiagang, dans la province du Jiangsu peut être visitée à tout moment.Un service de ramassage est disponible pour les visiteurs à proximité..
Comment construire la confiance avec Langbo?
Nous fournissons des vidéos de travail montrant les machines en cours d'exécution dans différents pays et offrons des suggestions techniques axées sur le client.
Les frais d'expédition sont-ils inclus dans le devis?
Nos devis incluent généralement les conditions FOB Shanghai. Les frais d'expédition vers les ports de destination ne sont pas inclus, mais nous pouvons aider les clients à obtenir les prix d'expédition actuels.
Que se passe-t-il après la confirmation de la commande?
Configuration confirmation → Proforma invoice signing → 30% prepayment → Test running → Machine condition confirmation → 70% payment → Delivery preparation → Shipping → On-site commissioning → Training → Handover confirmation → One year guarantee → Lifetime technical support.
Quels modes de paiement acceptez-vous?
T/T, D/P, lettre de crédit et transactions en espèces.
Comment garantissez-vous la qualité de la machine?
Nous offrons une garantie d'un an et un support technique à vie. Les clients peuvent vérifier les machines pendant les essais en interne, et nous répondons immédiatement à tout besoin d'optimisation.
Vous avez une certification CE?
Oui, nos machines d'extrusion et nos machines de recyclage de plastique sont certifiées CE.
Quel est le délai de livraison?
Généralement 45 jours entre la confirmation de la commande et la livraison, avec un calendrier précis spécifié dans le contrat.
