Cette machine d'extrusion de tuyaux en plastique est conçue pour produire des tuyaux agricoles, d'approvisionnement en eau, de drainage, des systèmes d'eau architecturaux et des tuyaux de pose de câbles. Utilisant des concepts de conception avancés et une technologie unique de vis de plastification, il garantit une extrusion efficace de poudre de PVC ou de PE avec une distribution uniforme du plastique et une capacité de production élevée.
Configuration de la ligne de production
La ligne de production complète de machines de fabrication de tubes comprend :
- Extrudeuse à double vis conique série SJZ
- Systèmes de moules de précision
- Réservoir de refroidissement sous vide
- Réservoir de refroidissement par pulvérisation (pour les tuyaux de plus grande taille)
- Machine de transport
- Machine de découpe
- Empileur
Les machines auxiliaires essentielles comprennent un mélangeur chaud et refroidissant, avec un broyeur, une fraiseuse et une clocheuse en option.
Applications
Les tuyaux UPVC produits sont idéaux pour les systèmes de conduits électriques, les réseaux d'approvisionnement en eau, les systèmes d'égouts, la décoration des maisons, le transport de produits chimiques et les conduites de distribution de gaz. Ces tuyaux se caractérisent par une résistance élevée, une intégrité structurelle, une excellente résistance chimique, une durabilité, une stabilité thermique, une sécurité non toxique et une rentabilité.
Processus de production
Poudre de PVC + additif → mélange → alimentation par ressort → extrudeuse à double vis → moule et calibrateur → machine de formage sous vide → machine de transport → machine de découpe → empileur
Spécifications techniques
| MODÈLE | DIAMÈTRE DU TUYAU (MM) | MODÈLE D'EXTRUDEUSE | PUISSANCE DU MOTEUR (KW) |
|---|
| LB-32F | 16-32 (QUATRE TUYAUX) | SJSZ65/132 | 37 AC |
| LB-32E | 16-32 (DOUBLE TUYAU) | SJSZ51/105 | 22 CA |
| LB-32W | 16-32 (DOUBLE TUYAU) | SJSZ65/132 | 37 AC |
| LB-40E | 16-40 (DOUBLE TUYAU) | SJSZ51/105 | 22 CA |
| LB-40W | 16-40 (DOUBLE TUYAU) | SJSZ65/132 | 37 AC |
| LB-50E | 16-50 (DOUBLE TUYAU) | SJSZ51/105 | 22 CA |
| LB-50W | 16-50 (DOUBLE TUYAU) | SJSZ65/132 | 37 AC |
| LB-63W | 16-63 (DOUBLE TUYAU) | SJSZ65/132 | 37 AC |
Composants clés
Extrudeuse conique à double vis
Dispose d'une conception de mélangeur spécialisée qui réduit l'auto-friction des matières premières, améliorant ainsi l'efficacité de l'utilisation de l'énergie. Fonctionne avec une charge d'aspiration sous vide pour des conditions de travail silencieuses et sans poussière.

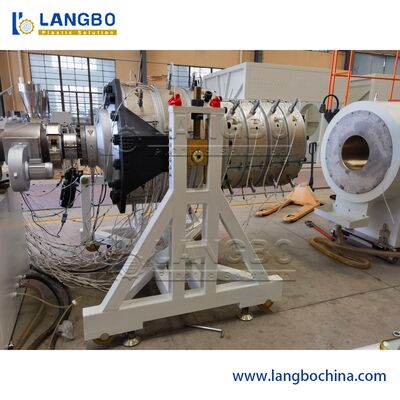

Moule d'extrusion de tuyaux en PVC
Fabriqué avec des composants de marque haut de gamme pour garantir la stabilité, l'efficacité et la durabilité de la production. Conçu pour un mélange homogène, une plastification supérieure et une efficacité de transport optimale.

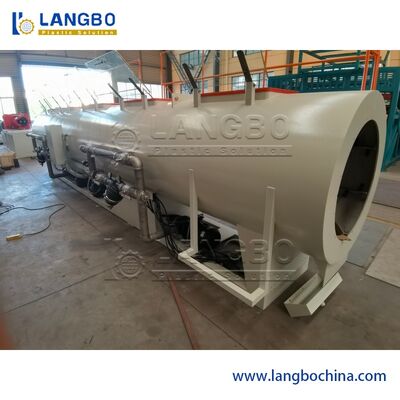

Réservoir d'étalonnage sous vide
Structure à deux chambres avec sections d’étalonnage du vide et de refroidissement. Construit en acier inoxydable 304 avec un excellent système de vide pour un dimensionnement précis des tuyaux.

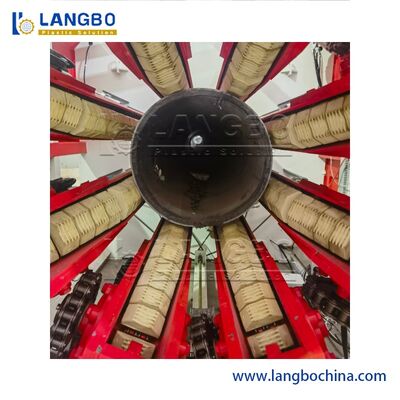

Machines de transport de tuyaux
Le système à trois chenilles assure un fonctionnement stable et régulier des tuyaux. Modèles de transport personnalisables grâce à des ajustements de contrôle généraux.

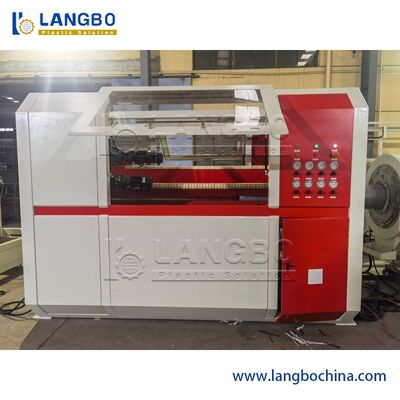

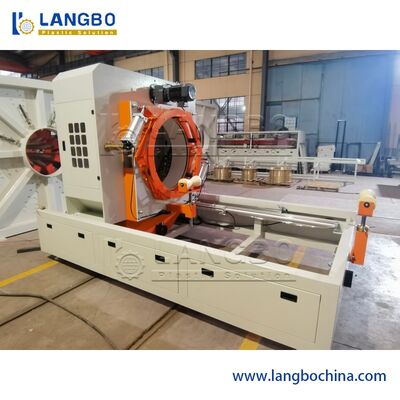

Coupe-tube
L'encodeur de haute précision fournit des longueurs de coupe précises et stables. Système de contrôle PLC avec capacité de fonctionnement manuel pour des applications spécifiques.
Caractéristiques techniques
- Instrument de contrôle à affichage numérique ou système de contrôle PLC avec écran tactile HMI
- Boîte de vitesses verticale intégrée offrant un couple, une précision et une durabilité élevés
- Vis et barillet bimétalliques avec contrôle de température de pompe à huile thermique
- Zone de dégazage et système d'alimentation en matériau optimisé à double vis
- Capacité de production élevée : jusqu'à 12 000 kg par 24 heures
- 25% de réduction de la consommation d'eau et d'air par rapport aux systèmes traditionnels
Livraison et garantie
- Livraison : 30 jours après confirmation de commande
- Garantie : 12 mois de couverture complète
- Paiement : T/T 30 % avance, 70 % avant la livraison
- Emballage : Caisse en bois standard d’exportation
Assistance technique
- Garantie d'un an pour toute la machine
- Assistance technique 24 heures sur 24
- Services d'installation et de mise en service à l'étranger
- Conseils d'entretien après garantie et pièces de rechange
- Programmes complets de formation des opérateurs
Foire aux questions
Êtes-vous une société commerciale ou une usine ? Puis-je visiter votre établissement ?
Nous sommes un fabricant direct situé à Zhangjiagang, dans la province du Jiangsu. Les visites d'usine sont les bienvenues avec un service de ramassage disponible depuis Shanghai et Wuxi.
Comment bâtir la confiance avec Langbo ?
Nous fournissons des vidéos de travail d'installations dans le monde entier et proposons des solutions techniques centrées sur le client. Les visites d’usine permettent d’évaluer directement notre expertise en extrusion plastique.
Les frais de port sont-ils inclus dans le devis ?
Les cotations incluent généralement les termes FOB Shanghai. Nous aidons les clients avec les prix d'expédition actuels et pouvons inclure les frais d'expédition sur demande.
Quel est le processus de commande après confirmation ?
Confirmation de la configuration → Facture pro forma → Paiement de 30 % → Test en cours d'exécution → Confirmation de la machine → Paiement de 70 % → Préparation de la livraison → Expédition → Mise en service → Formation → Transfert → Garantie d'un an → Assistance à vie.
Quels moyens de paiement sont acceptés ?
T/T, D/P, lettre de crédit et transactions en espèces.
Comment la qualité des machines est-elle garantie ?
Garantie d'un an avec assistance technique à vie. Les clients peuvent inspecter les machines pendant les tests avec une optimisation immédiate de tout problème.
Avez-vous la certification CE ?
Oui, nos machines d'extrusion et de recyclage du plastique sont certifiées CE.
Quel est le délai de livraison habituel ?
Environ 45 jours, avec un délai exact spécifié dans le contrat.
Que comprend la garantie qualité d’un an ?
Pièces de rechange gratuites pour tous les dommages non causés par l'homme après la remise de la machine.
