Machine de fabrication de tuyaux en plastique PVC double de 16 à 110 mm
La machine de fabrication de tuyaux en plastique PVC est conçue pour la production de systèmes d'approvisionnement et d'évacuation d'eau agricoles, de systèmes d'approvisionnement et d'évacuation d'eau architecturaux, de systèmes de pose de câbles et d'applications connexes.
Configuration complète de la ligne de production
L'unité se compose d'une extrudeuse à double vis conique (parallèle), d'un moule à tuyaux en PVC, d'un réservoir de formage sous vide, d'une machine de traction, d'une machine de découpe et d'une empileuse/machine à évaser. La ligne peut être équipée d'instruments d'épaississement par contrôleur ou d'imprimantes à jet d'encre informatiques pour la production de tubes de haute qualité.
Caractéristiques techniques et avantages
- Machinerie de production complète selon les exigences du client
- Assistance complète pour la conception et l'installation de l'usine
- Approvisionnement en matières premières disponible sur demande
- Installation professionnelle de la machine et formation des opérateurs
- Service après-vente à vie avec une garantie de qualité d'un an
- Équipement de haute qualité à prix compétitif pour les projets clés en main
Processus de production
Chargeur à vis pour mélangeur → Unité de mélangeur → Chargeur à vis pour extrudeuse → Extrudeuse à double vis conique → Moule → Réservoir de calibrage sous vide → Machine de traction à quatre griffes → Coupeuse à scie planétaire → Machine à évaser/Table de basculement → Inspection et emballage du produit fini
Spécifications techniques
| MODÈLE |
DIAMÈTRE DU TUYAU (MM) |
MODÈLE D'EXTRUDEUSE |
PUISSANCE MOTEUR (KW) |
| LB-32F | 16-32 (QUATRE TUYAUX) | SJSZ65/132 | 37 AC |
| LB-32E | 16-32 (DOUBLE TUYAU) | SJSZ51/105 | 22 AC |
| LB-32W | 16-32 (DOUBLE TUYAU) | SJSZ65/132 | 37 AC |
| LB-40E | 16-40 (DOUBLE TUYAU) | SJSZ51/105 | 22 AC |
| LB-40W | 16-40 (DOUBLE TUYAU) | SJSZ65/132 | 37 AC |
| LB-50E | 16-50 (DOUBLE TUYAU) | SJSZ51/105 | 22 AC |
| LB-50W | 16-50 (DOUBLE TUYAU) | SJSZ65/132 | 37 AC |
| LB-63W | 16-63 (DOUBLE TUYAU) | SJSZ65/132 | 37 AC |
Détails du processus de production
Alimentation en matières premières : La résine PVC, les stabilisants, les plastifiants et les additifs sont prémélangés et introduits dans la trémie de l'extrudeuse.

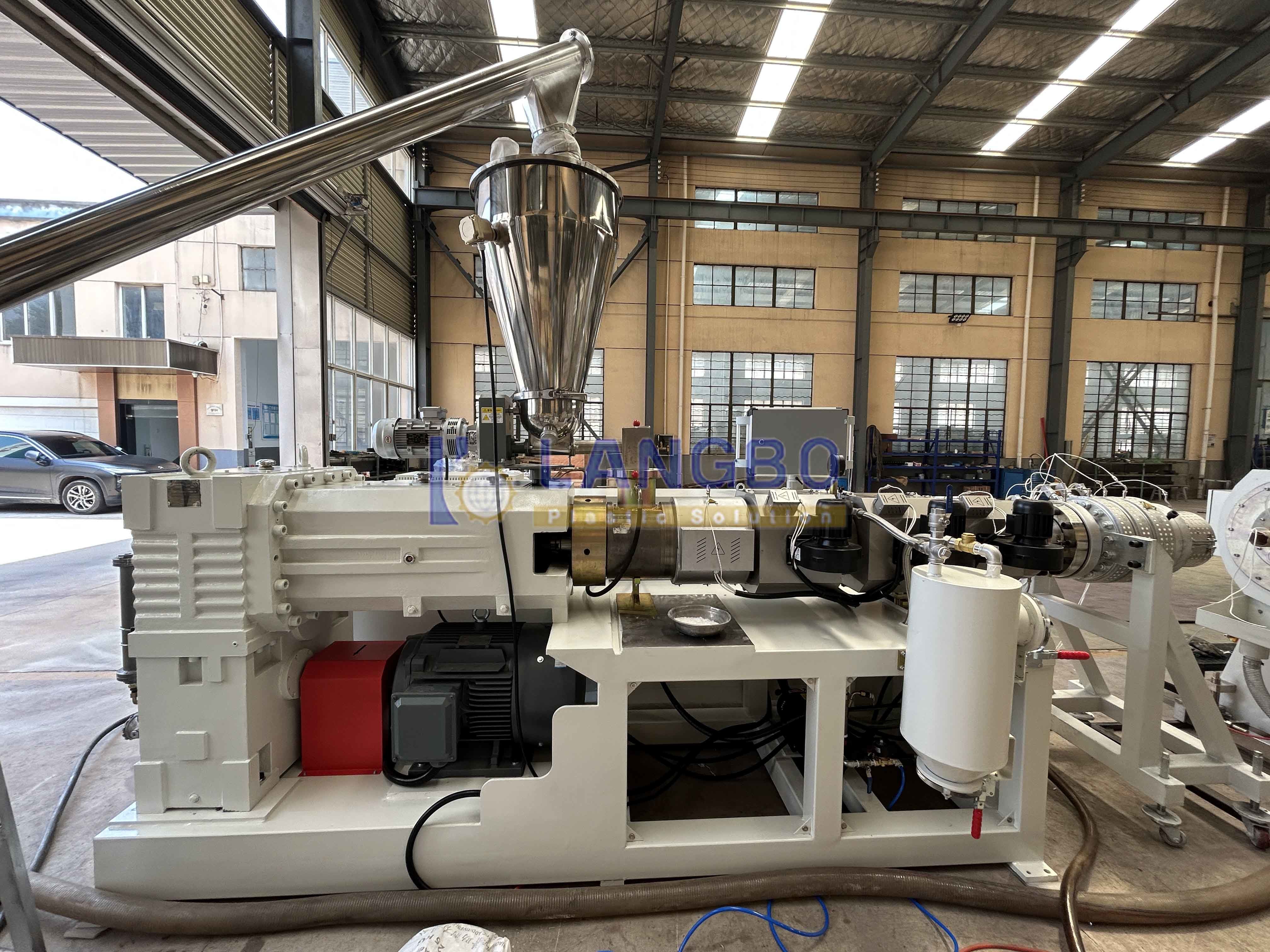

Machine d'extrusion à double vis : L'extrudeuse à double vis transporte, comprime et fait fondre le mélange de PVC sous des zones de chauffage contrôlées.

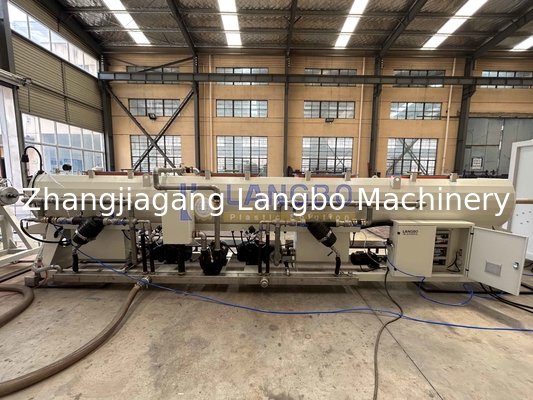

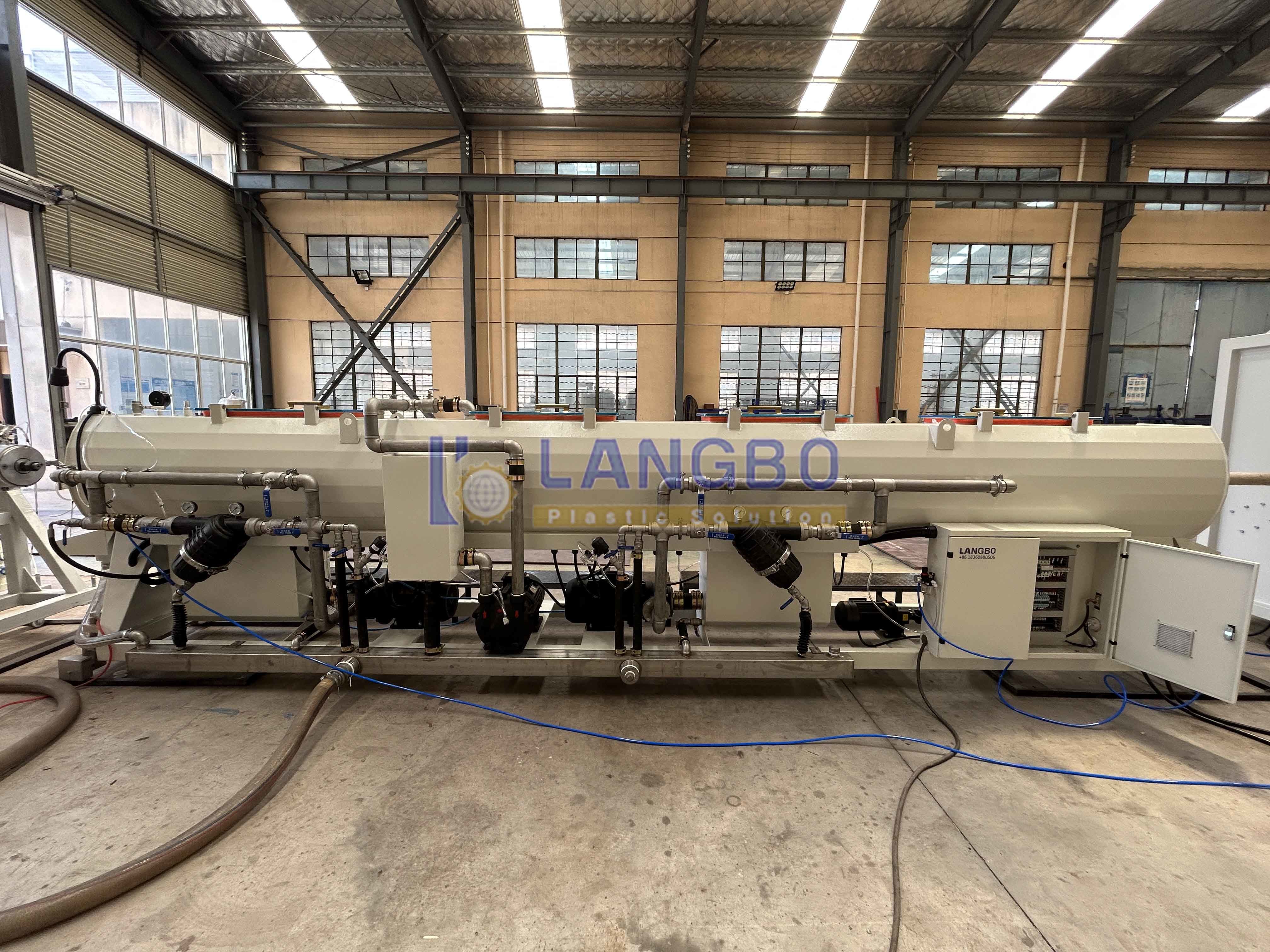

Calibrage sous vide et refroidissement : Le réservoir de calibrage sous vide est doté d'une structure à deux chambres avec des parties de calibrage sous vide et de refroidissement. Le réservoir sous vide et le réservoir de refroidissement par pulvérisation utilisent de l'acier inoxydable 304. L'excellent système de vide assure un dimensionnement précis des tuyaux.

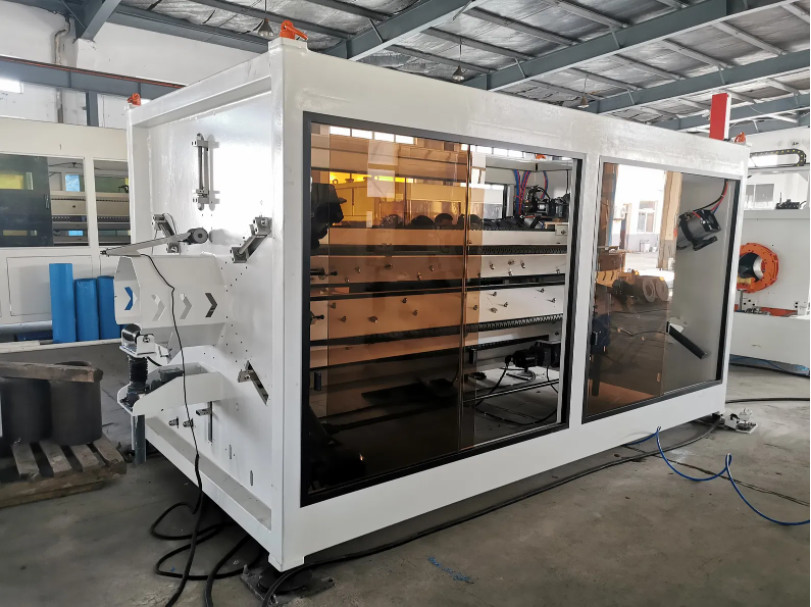

Unité de traction : Trois chenilles assurent une course stable et régulière du tuyau. Les unités de traction fournissent des modèles de traction adaptés aux exigences de production grâce à des réglages de commande généraux.

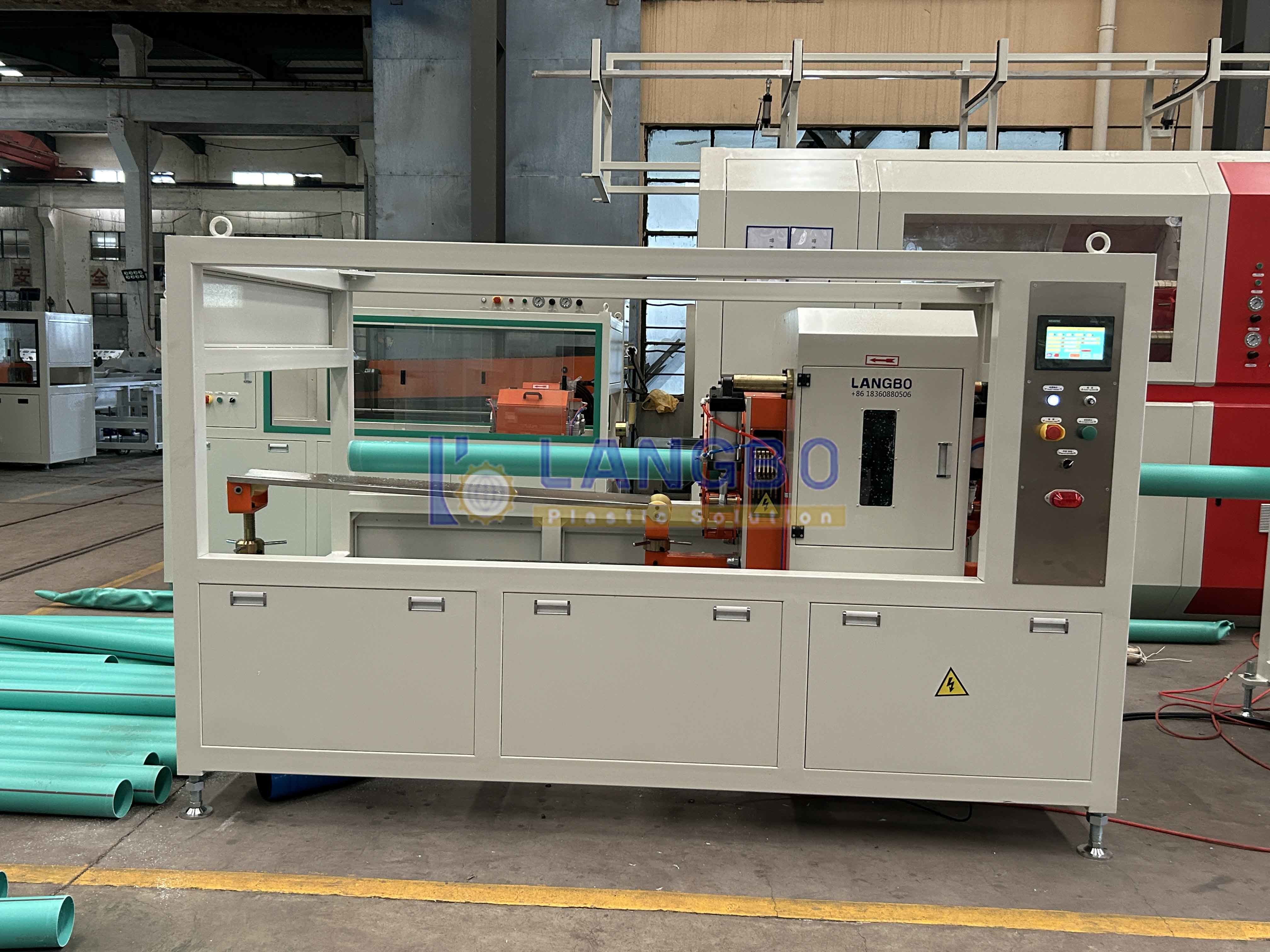

Unité de coupe : Un encodeur de haute précision assure une longueur de coupe précise et stable. Le système de contrôle PLC permet une coupe manuelle selon des applications spécifiques.
Caractéristiques techniques avancées
- Le broyeur de plastique broie facilement tous les types de PVC dur et mou en poudre
- Le dépoussiéreur réduit efficacement la pollution par la poussière
- Le ventilateur principal d'évacuation réduit l'intensité du travail de l'opérateur
- Le couvercle de la porte de l'hôte s'ouvre pour un entretien pratique et un remplacement de la fraise
- Le système de double refroidissement par eau et par air empêche la surchauffe des roulements et des composants
- Maillage de poudre réglable (15-100 mesh)
- Installation et maintenance faciles grâce à un nettoyage de porte accessible
Conditions de livraison et de paiement
Livraison : 30 jours après confirmation de la commande
Garantie : 12 mois de couverture complète
Paiement : 30 % T/T à l'avance, 70 % T/T avant la livraison
Emballage : Caisses en bois standard d'exportation
Support de service complet
- Garantie d'un an pour la machine entière
- Assistance technique disponible 24h/24
- Installation et mise en service à l'étranger par des ingénieurs qualifiés
- Conseils de maintenance post-garantie et pièces de rechange à prix compétitif
- Formation professionnelle des opérateurs pour une manipulation optimale de la machine
Galerie de produits
Notre usine de fabrication
Participation aux expositions industrielles
Expédition mondiale des marchandises
