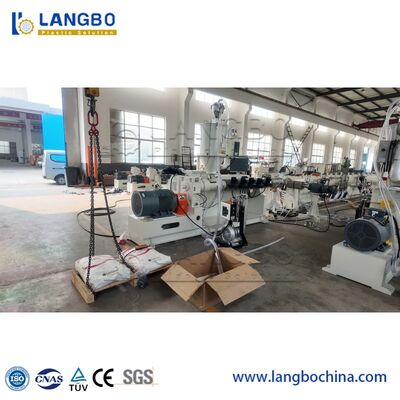

Ligne de production d'extrusion de tubes de tuyaux d'alimentation en eau, gaz et huile en plastique PE HDPE PPR de 20 à 90 mm, machine de fabrication de tuyaux à extrudeuse à vis unique
Extrudeuse à vis unique :
L'extrudeuse à vis unique est conçue pour les applications de tuyaux en PE et PP.Notre objectif est de fournir des solutions optimales pour les besoins spécifiques du client, avec l'avantage de la flexibilité dans le choix des matériaux, des hautes performances et une longue durabilité.
Notre ingénieur combine les besoins pratiques des clients et une conception théorique optimale pour obtenir un ajustement parfait pour chaque offre différente.
Voici des exemples de nos caractéristiques de conception typiques
- Différentes géométries de vis pour les besoins spécifiques du client
Diamètres de vis de 45 à 160 mm
Rapports L/D de 30:1 à 36:1
afin que notre ligne d'extrusion puisse atteindre une meilleure situation de travail et réaliser une meilleure qualité et productivité
Débits de 85 à 1650 kg/h
Plastification douce et homogène
Grande flexibilité dans les combinaisons de matières premières
- Tonneau avec système de refroidissement par air
- Moteurs AC pour une faible consommation d'énergie

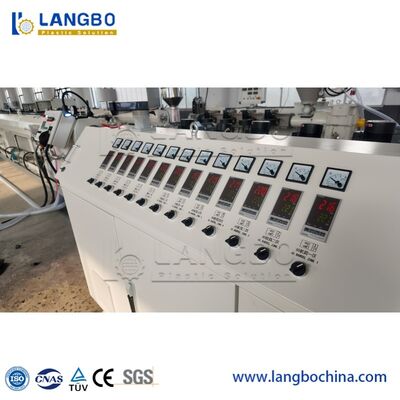

- Panneau de commande avec écran tactile couleur
- pour le processus de calibrage, nos manchons de calibrage sous vide sont à l'intérieur du réservoir sous vide
de sorte que nos produits aient une plus grande résistance à l'usure avec un diamètre de 16 à 800 mm
LES LIGNES D'EXTRUSION COMPLÈTES COMPRENNENT LES ÉLÉMENTS SUIVANTS :

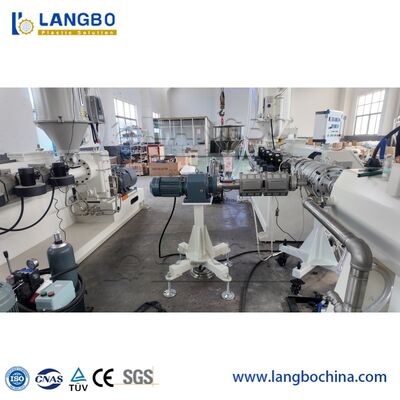

- Extrudeuse à vis unique :
La machine d'extrusion est appliquée pour faire fondre et mélanger le PE.
LANGBO utilise une vis et un fourreau spécifiques au type de matériau, ce qui assure un mélange parfait et homogène.
Nos extrudeuses à vis unique sont dotées de solutions techniques de haut niveau, telles qu'une géométrie de vis adaptée au traitement de l'extrusion de tuyaux en plastique. Nous utilisons une vis et un fourreau résistants à l'usure pour un contrôle précis des conditions de fusion, une température et une pression homogènes sans variation ni à-coups.
Nous utilisons un réducteur spécial pour l'extrudeuse, qui possède des roulements axiaux.Transférer le moteur à la vis. Pour minimiser la consommation d'électricité, nous utilisons la célèbre marque de moteur d'entraînement "SIEMENS" sur notre extrudeuse. Un système d'automatisation conçu avec un automate programmable et un contrôleur à écran tactile peut être sélectionné.
La conception de notre tête de filière donne une viscosité idéale au matériau fondu pour la production de tuyaux. Elle donne une forme de tube ou de forme au plastique après traitement. Toutes les surfaces en contact avec le plastique sont polies, de sorte que les pertes par friction sont minimisées.
Nous produisons des têtes de filière pour tuyaux monocouche, bicouche et multicouche. Tête de couverture de feuille. Tête de filière pour revêtement plastique de tuyau en acier et autres têtes de filière spéciales.

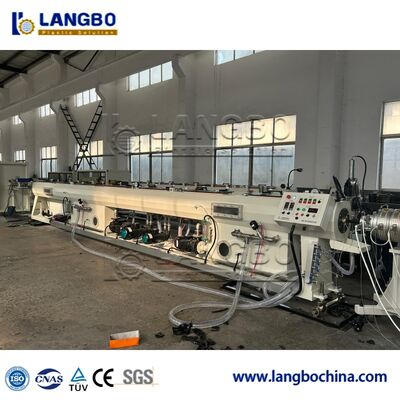

Les réservoirs sous vide sont fabriqués en acier inoxydable.
La conception de nos buses assure une performance de refroidissement maximale. L'eau refroidie asperge la surface extérieure du tuyau en plastique chaud à partir des buses.
Avec une pompe à eau haute puissance, l'eau refroidie peut atteindre complètement le tuyau.
La pression de notre réservoir sous vide peut être ajustée, de sorte que la pression de vide peut être fixée en fonction des exigences du tuyau.
Nous avons un joint d'étanchéité pour chaque couvercle sur le réservoir sous vide. Cela arrête les fuites de vide et minimise la consommation d'énergie.
Avec le matériau que nous avons utilisé dans notre tireuse, nous avons une très bonne adhérence au tuyau et assurons l'absence de glissement.
La vitesse nécessaire pour le réglage des palettes peut être modifiée avec un onduleur électrique. Les différentes vitesses de ligne sont ajustées facilement à l'aide du panneau de commande.
Nous fabriquons des tireuses en fonction du diamètre du tuyau, de 2 palettes à 10 palettes.
Nos tireuses peuvent fonctionner de manière synchrone avec la ligne de production. Lorsque la vitesse de l'extrudeuse augmente automatiquement, la vitesse des tireuses augmente.

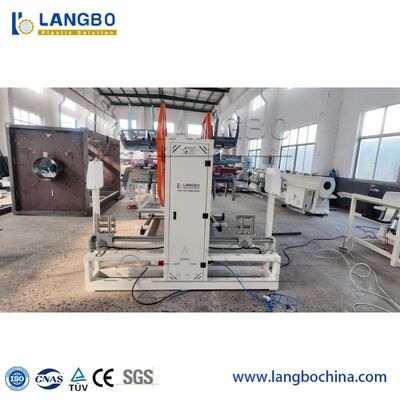

- Coupeuse sans copeaux/poussière :
La scie planétaire coupe le tuyau à la longueur désirée sans aucune bavure.
La vitesse de coupe pendant la coupe est synchrone avec la vitesse de la ligne par PLC, de sorte qu'une longueur précise est fournie.
La longueur du tuyau à couper est facilement réglable via l'écran tactile.
La longueur du tuyau est mesurée par encodeur, de sorte que la longueur souhaitée peut être coupée avec précision.

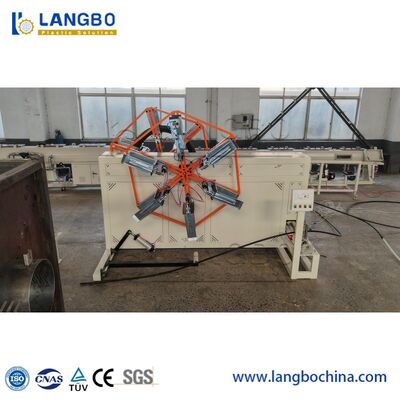

La bobineuse est utilisée pour enrouler les tuyaux en PE, les tuyaux ondulés et les tuyaux de goutte à goutte.
Nous utilisons un moteur de couple pour positionner les tuyaux sur la bobine, ce qui assure la précision du bobinage.
Nos bobineuses peuvent bobiner des tuyaux de dia. 16 mm jusqu'à des tuyaux de dia. 125 mm. Avec le réglage du couple, la tension du tuyau provenant de la ligne d'extrusion peut être facilement ajustée.
SPÉCIFICATIONS :
| MODÈLE |
DIAMÈTRE DU TUYAU (MM) |
MODÈLE D'EXTRUDEUSE |
PUISSANCE MOTEUR |
| LB-63 |
20-63 |
SJ65/33 |
55AC |
| LB-110 |
20-110 |
SJ65/33 |
55AC |
| LB-160 |
75-160 |
SJ75/33 |
90AC |
| LB-250 |
90-250 |
SJ75/33 |
110DC |
| LB-315 |
110-315 |
SJ90/33 |
160DC |
| LB-450 |
160-450 |
SJ90/33 |
160DC |
| LB-630 |
315-630 |
SJ120/33 |
280DC |
| LB-800 |
500-800 |
SJ150/33 |
315DC |
| LB-1200 |
710-1200 |
SJ150/34 |
400DC |
Toutes les lignes d'extrusion de tuyaux peuvent être équipées de diverséquipements auxiliairesafin de répondre aux demandes de nos clients et de fournir une solution unique.
| Unités de dosage volumétrique et gravimétrique |
| Unités de chargement de matières premières |
| Machines à bague |
| Onduleurs |
| Unités de marquage par jet d'encre |
| Unités de bobinage |

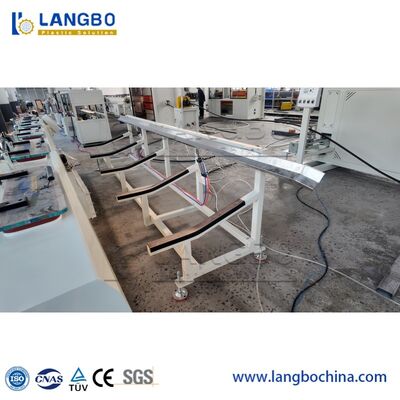

| Tables basculantes |
