Machine de fabrication de tuyaux de conduites électriques en PVC à grande vitesse
Cette machine de fabrication de tuyaux électriques en PVC à deux tubes avancée est conçue pour la fabrication de tuyaux de conduits électriques en PVC dont le diamètre varie de 16 à 50 mm,adapté aux différentes classes de pression utilisées dans la construction de bâtiments, l'architecture et les applications de télécommunications.
Composants et caractéristiques de la machine
Système d'étalonnage sous vide
Une couverture complète du diamètre avec des manchons de calibrage sous vide résistants à l'usure pour un calibrage précis du diamètre extérieur pendant le processus du réservoir sous vide.
Réservoirs sous vide en acier inoxydable
- Fabriqués en acier inoxydable résistant à la corrosion
- Mouvement longitudinal motorisé pour un positionnement précis
- Plage de diamètre: de 16 à 800 mm
- Longueur du réservoir: 6 à 9 mètres
Système de refroidissement avancé
Réservoirs de refroidissement en acier inoxydable SUS304 dotés d'une technologie innovante d'étanchéité par pinceau pour des changements rapides de diamètre et de supports de tuyaux à rouleaux.
Unités d'enlèvement
- Disponible dans les configurations de piste à rampe et de ceinture
- Options de commande à courant alternatif ou servo
- Synchronisé avec la vitesse de l'extrudeuse
- Réglage de la vitesse à commande d'onduleur
- Pistes de rampage: de 2 à 8 unités
Systèmes de coupe
Le coupeur planétaire:
- Coupe et déchiquetage de tubes rigides
- Synchronisé avec la vitesse de l'extrudeuse
- Faible coût de maintenance
- Vitesse de coupe réglable
- Distance des tuyaux: de 50 à 800 mm
Coupeuse de scie:
- Tuyaux de coupe jusqu'à 63 mm
- Faible coût de maintenance
- Vitesse de coupe réglable
- Plage de tuyauterie: de 16 à 63 mm
Pour les appareils de coupe à la guillotine (GK 32):
- Conception spéciale pour les tuyaux
- Système de coupe sans poussière ni copeaux
- Faible coût de maintenance
Les capacités de la machine à sonner
La conception spécialisée permet la production de tuyaux de haute capacité jusqu'à 150 cm avec fonctionnalité de sonnage automatique pour les tuyaux PE, PP et PVC selon les normes internationales.
Caractéristiques de commande avancées
- Interface à écran tactile pour un contrôle précis
- Grade réglable de chauffage du tuyau et pression de soufflage
- Système PLC interne pour fonctionnement indépendant
- Prévention des déchets grâce à une large sélection de caractéristiques
Modèles de grande capacité
LB-32:Dimension de diamètre 16-32 mm, produit 4 prises par cycle
LB-63: Je vous en prie.Dimension de diamètre 16-63 mm, produit 2 prises par cycle
Composants complets de la ligne d'extrusion

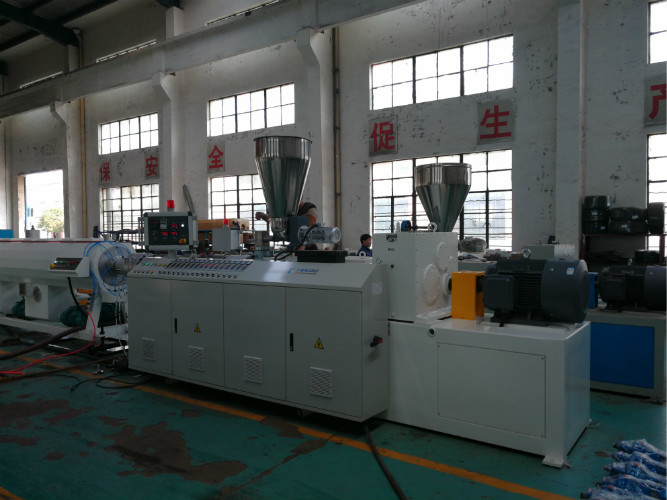

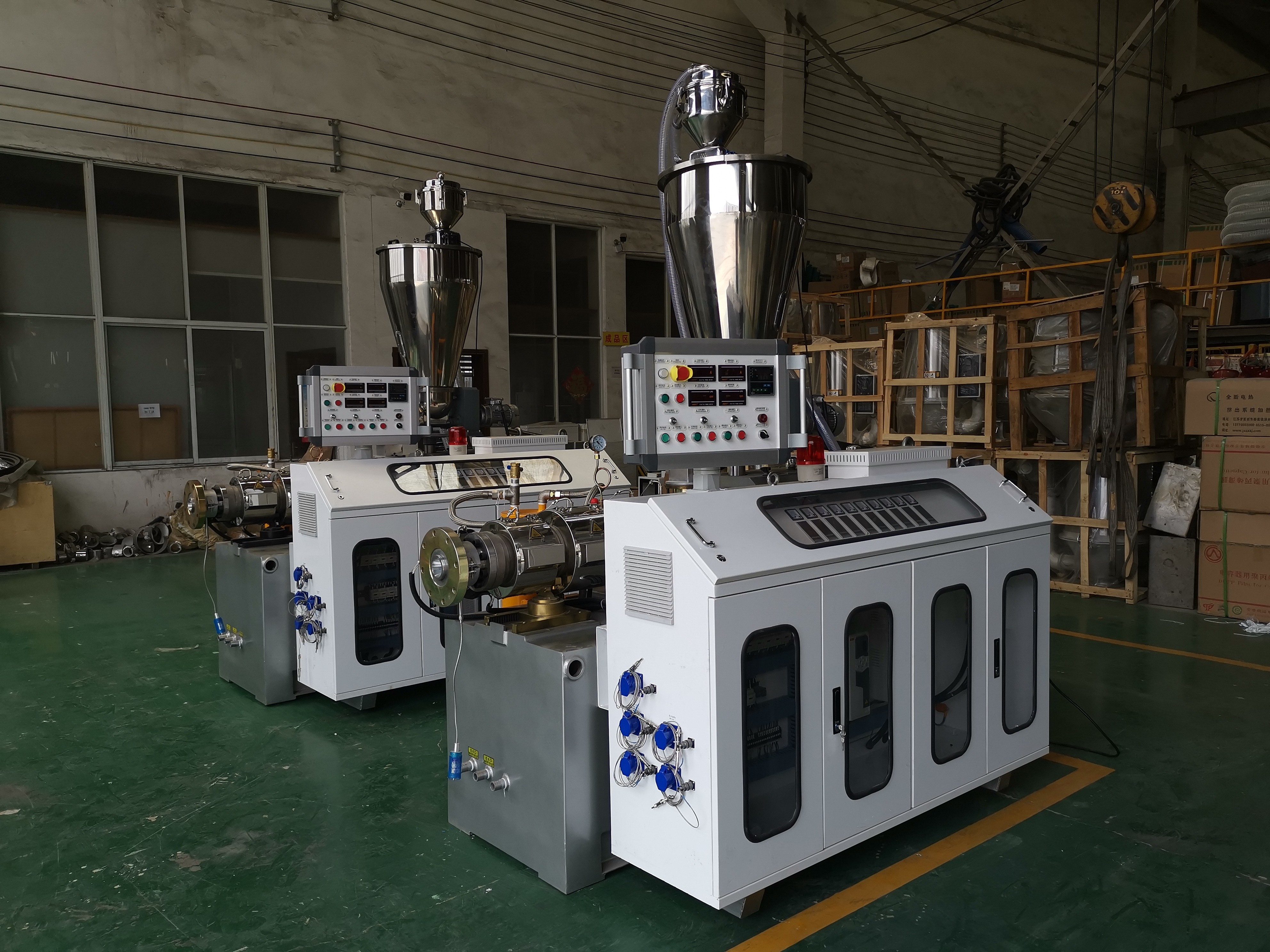

Extrudeuse à double vis conique
Conception spéciale de vis et de canon pour un mélange parfait et une sortie de matériau homogène.

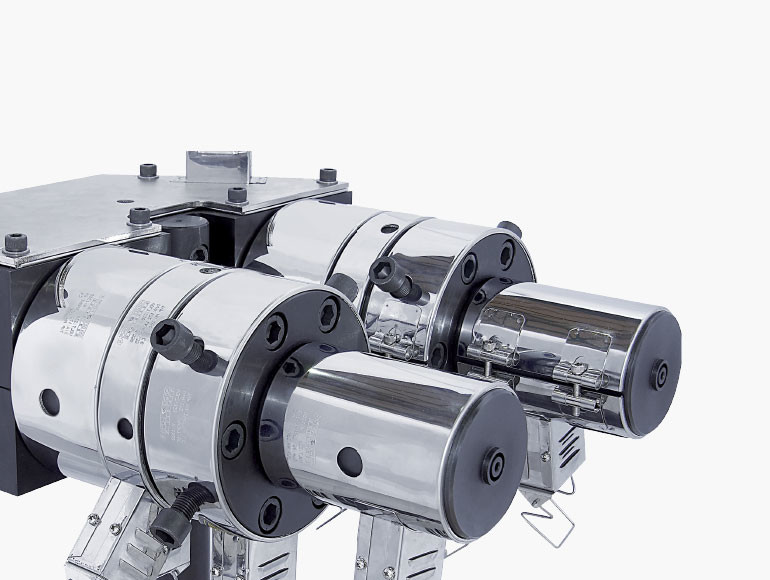

Deux brins en forme de tête
Des canaux de flux de fusion conçus pour des performances excellentes sur toute la plage de diamètres de tuyaux, offrant des résultats parfaits même à des pressions d'extrusion élevées.
Réservoir à vide à deux fils
Construction en acier inoxydable avec un système de refroidissement à pompe à eau à haute puissance, pression de vide réglable et joints d'étanchéité pour empêcher les fuites de vide.

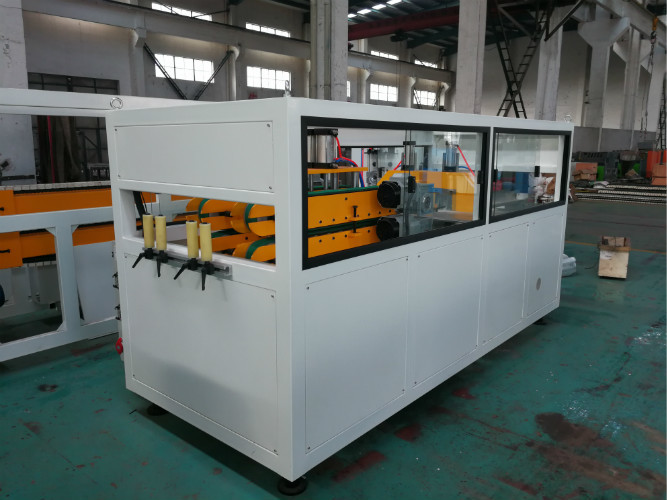

Les deux fils de ceinture de type "haul-off"
Extrusion à grande vitesse sans vibration, avec une excellente prévention du glissement et un réglage facile de la vitesse par inverseur électrique.
Coupeuse de scie à deux fils
Coupe automatique synchronisée avec le tirage de la ceinture, avec mesure de longueur précise via un codeur et réglage facile via une interface à écran tactile.
Table à basculement à deux fils
Fonctionnement pneumatique des cylindres pour une manipulation efficace des matériaux.
Spécifications techniques
| Modèle |
Diamètre du tuyau (mm) |
Modèle d'extrudeuse |
Puissance du moteur (KW) |
| LB-32F |
16-32 (quatre tuyaux) |
SJSZ65/132 Pour les pièces détachées |
37 AC |
| LB-32E |
16 à 32 (pipe double) |
SJSZ51/105 est le numéro de série SJSZ. |
22 AC |
| LB-32W |
16 à 32 (pipe double) |
SJSZ65/132 Pour les pièces détachées |
37 AC |
| LB-40E |
16 à 40 (pipe double) |
SJSZ51/105 est le numéro de série SJSZ. |
22 AC |
| LB-40W |
16 à 40 (pipe double) |
SJSZ65/132 Pour les pièces détachées |
37 AC |
| LB-50E |
16 à 50 (pipe double) |
SJSZ51/105 est le numéro de série SJSZ. |
22 AC |
| LB-50W |
16 à 50 (pipe double) |
SJSZ65/132 Pour les pièces détachées |
37 AC |
| LB-63W |
16-63 (pipe double) |
SJSZ65/132 Pour les pièces détachées |
37 AC |
