Machine d'extrusion de tuyau de conduit de câble, machine de fabrication de tuyau de coupeur de guillotine

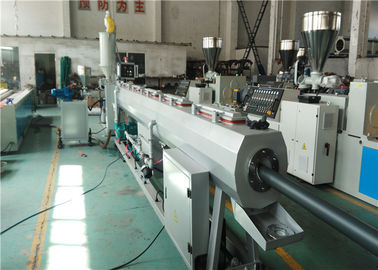

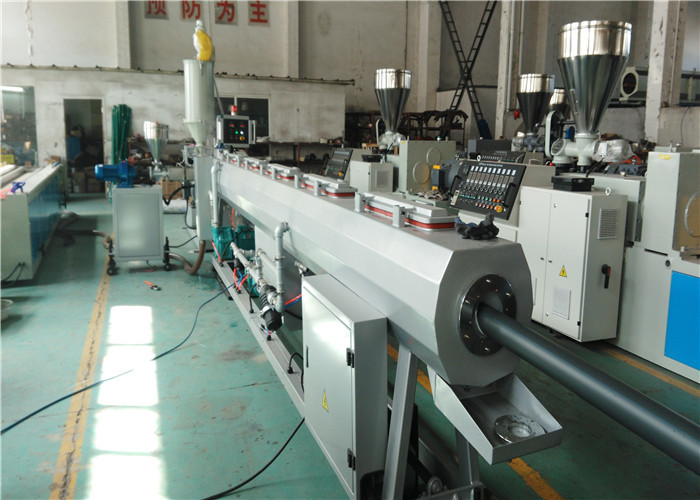

CHAÎNE DE PRODUCTION DE TUYAU DE CONDUIT DE CÂBLE DE PE AVEC LE COUPEUR DE GUILLOTINE

Application :

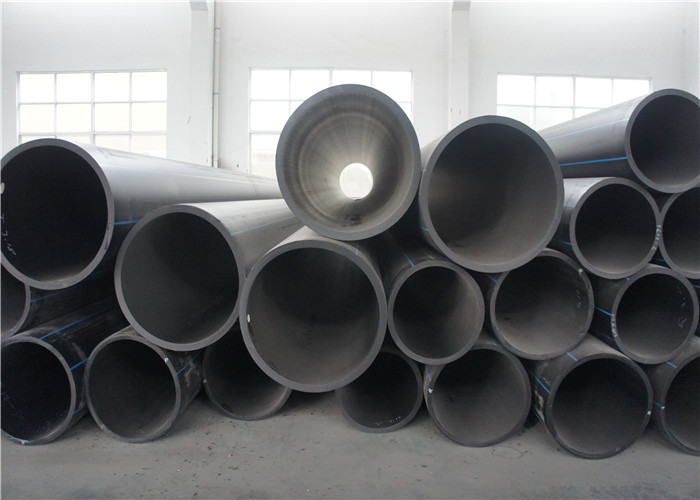

L'extrudeuse de tuyau du PE SJ75/33 est principalement utilisée pour faire la gamme de diamètre de tuyau de HDPE à partir de 75mm-160mm, peut rendre à une seule couche, deux couches ou 3 couches sifflent, doivent seulement travailler avec un autre ou deux ensembles d'extrudeuse et différent meurent ensemble

Caractéristiques :

1. vis simple

2. matériel de qualité pour la vis et le baril : 38CrMoAlA, nitruration

3. chauffage de vis et de baril : appareils de chauffage de fonte d'aluminium

4. vis et refroidissement de baril : la fan de ventilateur a forcé le refroidissement

5. tous les composants de contrôle électrique de marque internationale comme Siemens, Schneider, RKC, ABB

COMPOSANTS :

L'extrusion complète se compose des articles suivants :

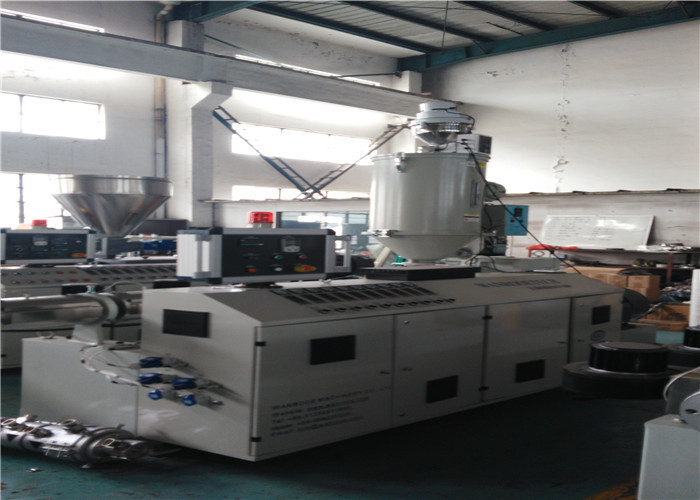

• Boudineuse à vis simple :

Il est employé pour fondre et remuer la matière plastique. LANGBO adapte la vis et le type spéciaux de baril qui fournissent le mélange parfait et homogène. Notre extrudeuse a la capacité 2.5kg/h-1000kg/h pour le tuyau de PE.

Nous utilisons le réducteur de transmission spécial pour l'extrudeuse qui a les incidences axiales. Transférez le moteur à la vis. Pour la consommation d'électricité de minimisation, nous employons la marque célèbre du moteur d'entraînement de « SIEMENS » sur notre extrudeuse. Le système d'automation conçu avec le contrôleur de PLC et d'écran tactile peut être choisi.

• Porte-coussinet :

Notre concevoir de porte-coussinet donne la viscosité idéale pour fondre le matériel pour la production de tuyau. Il donne le tube ou la forme au plastique après traitement. Tout fait face au plastique en contact avec est polonais, de sorte que les pertes de frication aient réduit au minimum.

LANGBO produisent à une seule couche, deux couches et porte-coussinets multi de tuyau de couche. Tête de couverture d'aluminium. Au-dessus du plastique de tuyau d'acier couvrant le porte-coussinet et tout autre porte-coussinet spécial.

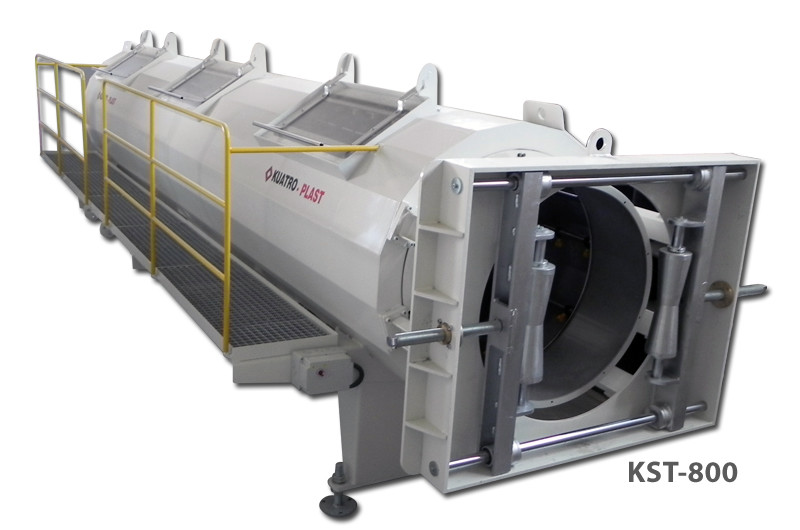

• Réservoir de vide :

Des réservoirs de vide de LANGBO sont fabriqués avec l'acier inoxydable.

Nos becs concevant pour la représentation de refroidissement maximum. L'eau refroidie arrose dans le tuyau en plastique chaud en dehors du visage des becs.

Avec la pompe à eau de puissance élevée, l'eau refroidie peut atteindre pour siffler complètement.

Notre pression de réservoir de vide peut être ajustée, ainsi de la pression de vide peut être fixée selon la condition de tuyau.

Nous garniture de scellage pour chaque couvercle sur le réservoir de vide. Ceci arrête la fuite de vide et la consommation d'énergie de minimisation.

• Transport-offs :

Avec le matériel nous avons employé dans notre transport-offs, nous avons l'adhérence très bonne dans le tuyau et assurons le glissement empêché.

La vitesse nécessaire pour l'établissement des palettes peut être changée avec l'inverseur électrique. La ligne vitesses différente sont ajustées à l'aide du panneau de commande facilement.

Nous fabriquons le transport-offs selon le diamètre de tuyau de 2 palettes à 10 palettes.

Notre transport-offs peut fonctionner synchroniquement avec la canalisation. À mesure que la vitesse d'extrudeuse augmentant automatiquement, vitesse de transport-offs est augmentée.

• Coupeur :

La scie planétaire de LANGBO coupe le tuyau à la longueur conçue sans n'importe quelles bavures.

La coupure de la vitesse pendant la coupe est synchrone avec la ligne vitesse par le PLC, longueur tellement précise est fournie.

La longueur de tuyau à couper est facilement ajustée par l'intermédiaire de l'écran tactile.

La mesure de longueur de tuyau par coder la longueur ainsi désirée peut couper avec précision.

• Tableau d'emboutage : Il fonctionne sur le cylindre pneumatique.
• Pot tournant :

Pot tournant en plastique de tuyau de LANGBO conçu pour les tuyaux de tuyaux de PE, ondulés et d'égouttement de enroulement. Nous utilisons le moteur de couple pour placer le tuyau sur le pot tournant qui fournit l'exactitude de l'enroulement.

Nos pots tournants peuvent lover le diamètre du tuyau de 16mm jusqu'au diamètre de 125mm de tuyaux.

Avec l'arrangement de couple, la tension du tuyau venant de la ligne peut être ajustée facilement et à la fin de l'enroulement de bobine, la bobine est enlevée très facilement aussi bien.
